Используйте страницу Смещение, чтобы создать режущие движения путем смещения модели или заготовки. Доступные параметры зависят от выбранной стратегии:
Дополнительные параметры смещения
Сохранять направление резания — выберите этот параметр, чтобы сохранять направление резания, заданное в области Направление резания. Отмените выбор параметра, чтобы позволить PowerMill создать траекторию с меньшим количеством отводов инструмента. PowerMill придерживается направления резания по мере возможности, но приоритет отдается меньшему количеству отводов. Для стратегий черновой выборки и чистовой обработки этот параметр доступен при выборе стиля Смещать модель или Смещать все на главной странице диалогового окна стратегии.

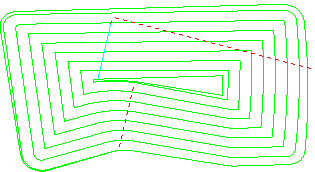

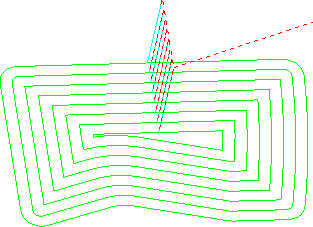

Спираль — Выберите эту опцию, чтобы разрешить использование спиральных проходов (там, где исходные сегменты смещения замкнуты и не имеют вложенных островков). В следующем примере сравнивается траектория перемещения инструмента с отключенными и с включенными спиральными проходами. Для стратегий черновой выборки и чистовой обработки этот параметр доступен только при выборе стиля Смещать модель на главной странице диалогового окна стратегии.
Убрать гребешки — выберите этот параметр, чтобы гарантировать отсутствие вертикальных гребешков материала при расчете траектории. При обнаружении гребешка траектория удаляет его, используя переменный шаг на этом участке. На участках, где нет гребешков, используется шаг, заданный пользователем.
Начать с наименьших — Выберите эту опцию, чтобы сначала обрабатывать наименьшие островки материала во избежание повреждения инструмента.
Стиль — Выберите тип смещения. Этот параметр доступен только для стратегий «Выборка по кривой».
Смещать модель — Смещает проходы в контакте с моделью. При этом создается траектория перемещения инструмента, которая сохраняет постоянную нагрузку на инструмент, направление резания, а также равномерную стружку. Эта опция увеличивает количество подъемов.
Смещение, минимизируя переходы — Смещает все проходы, минимизируя холостые переходы. Каждая область обрабатывается лишь с одним вертикальным врезанием в начале траектории. Это создает траекторию, которая минимизирует количество подъемов и работает особенно хорошо для мягких материалов. Это хорошо работает в случае, если направление резания не играет важной роли, так как сложно поддерживать направление резания, когда невозможно поднимать инструмент.
Смещение, сохраняя направление резания — Смещает все проходы, сохраняя направление резания. Это вызывает наличие дополнительных подъемов, вызванных необходимостью сохранения направления резания. Если вы хотите использовать трохоидальную обработку (см. Нагрузка на инструмент), то нужно выбрать эту опцию.
Направление резания
Направление резания — выберите тип фрезерования для Профиля и Области:
- Попутное — Выберите для создания траекторий только с попутным фрезерованием, где это возможно. Инструмент находится слева от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Встречное — Выберите для создания траекторий, использующих только встречное фрезерование или фрезерование снизу вверх, где это возможно. Инструмент находится справа от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Любое — Выберите, чтобы создать траекторию, использующую как попутное, так и встречное фрезерование. Это минимизирует количество подъемов и перемещений инструмента.
Направление
Направление — Выберите опцию для управления направлением движений смещения.
- Авто — выберите этот параметр, чтобы приложение PowerMill автоматически выбирало направление на основе того, что обрабатывается — выпуклость или впадина. Выпуклость определяется как область, ВСЕ наружные границы которой лежат снаружи заготовки.
- Наружу — Выберите, чтобы обработка велась от внутреннего профиля наружу.
- Внутрь — выберите, чтобы обработка велась от наружного профиля внутрь.
