Трохоидальные перемещения важны при использовании твердосплавных инструментов, где резание выполняется боковой стенкой, а не режущей кромкой инструмента. Такие фрезы работают на высокой скорости и позволяют снимать значительный слой материала, требуя при этом небольшого шага обработки. Это значит, что фреза имеет меленький угол контакта. Как только увеличивается угол контакта, повышается риск поломки инструмента. Чтобы минимизировать риск поломки инструмента, нужно свести к минимуму угол контакта. Это можно сделать одним из двух способов:
- Избегать острых углов.
- Избегать резания полным диаметром инструмента или резания с большим углом контакта, что приводит к избыточной нагрузке на инструмент.

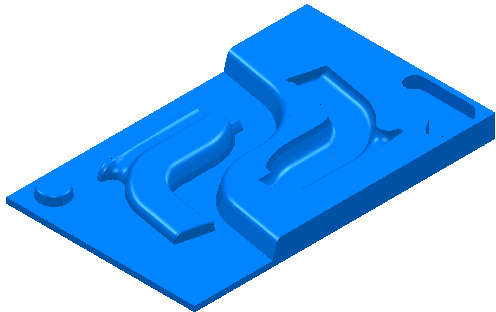

Есть разные механизмы избегания острых углов и перегрузки инструмента. Рассмотрим модель Powerdrill.dgk из папки примеров PowerMill Examples.
Создание траектории Выборка 3D модели на этой модели с помощью Стиля Смещать модель. На странице Высокоскоростная (HSM):
Сглаживание профиля — не выбрано
Сглаживание траектории — не выбрано
Трохоида — не выбрано
Переходы — Прямые

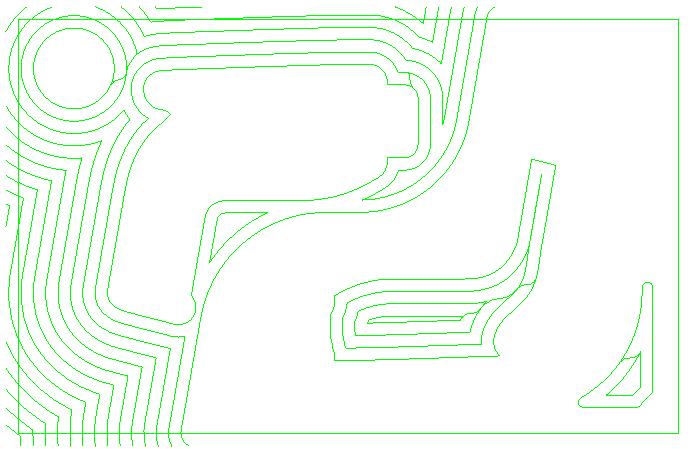

У этой траектории есть несколько проблем, особенно при высокоскоростной обработке, при попытке избежать резкой смены направления движения инструмента:
- Переходы от одного смещения к другому перпендикулярны. Это ведет к резким изменениям направления инструмента.

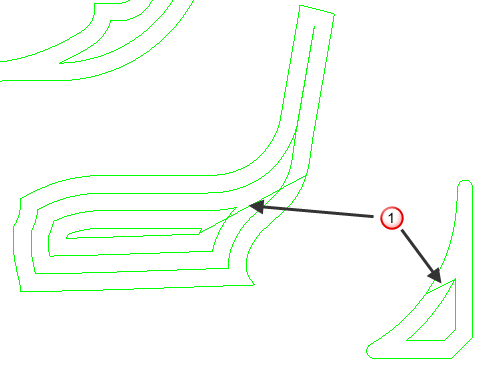

— Резкие переходы

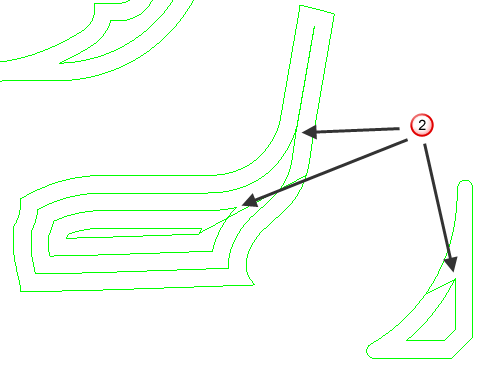

- Здесь слишком много острых углов.
— Острые углы
- Здесь слишком много ходов с резанием полным диаметром фрезы.
— Ходы полным диаметром
Опции, позволяющие избежать подобных неприятностей, расположены на странице Высокоскоростная обработка диалога Выборка 3D модели.

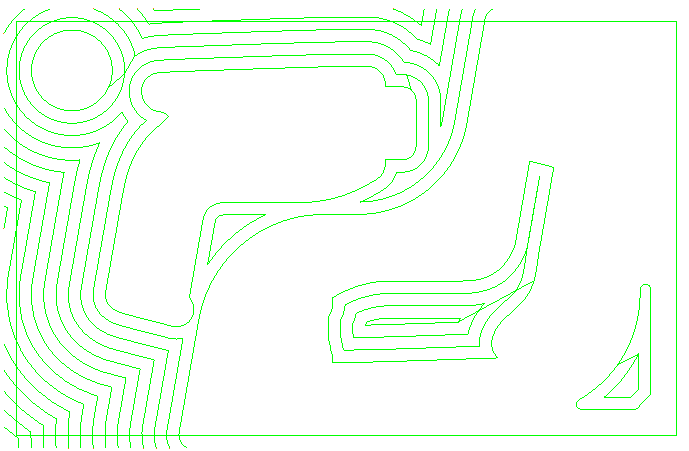

На странице Высокоскоростная (HSM):
Сглаживание профиля — выбрано
Сглаживание траектории — не выбрано
Трохоида — не выбрано
Переходы — Сглаженные

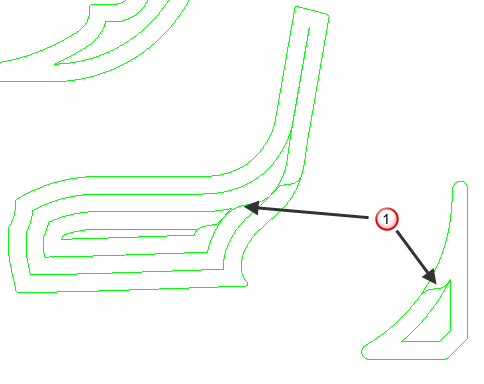

Детальный вид:
— Плавные переходы
На странице Высокоскоростная (HSM):
Сглаживание профиля — выбрано
Сглаживание траектории — выбрано
Трохоида — не выбрано
Переходы — Сглаженные

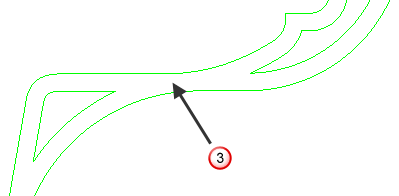

Детальный вид:
— Сглаженные углы

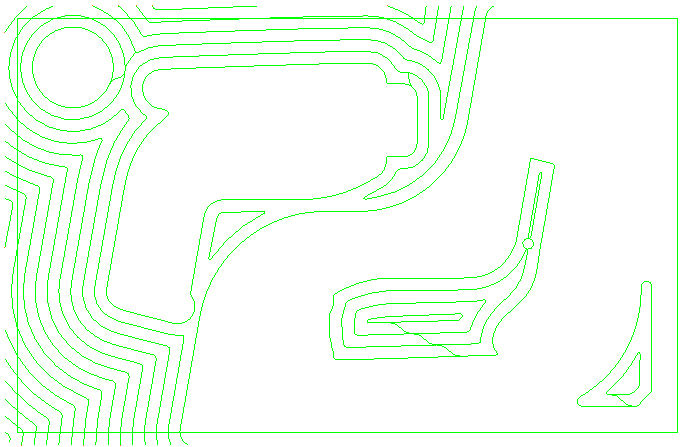

На странице Высокоскоростная (HSM):
Сглаживание профиля — выбрано
Сглаживание траектории — выбрано
Трохоида — выбрано
Максимальная перегрузка - 10%
Переходы — Сглаженные
Когда инструмент приближается к состоянию перегрузки, вставляется трохоидальная траектория для предотвращения перегрузки инструмента.:
— Узкий канал
— Острый угол

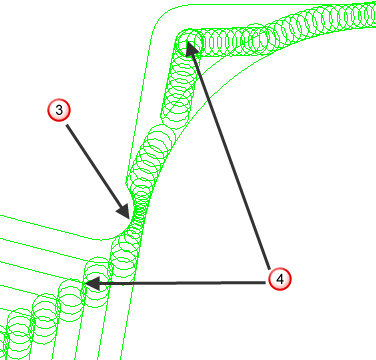

Посмотрев на угол еще более детально, легче увидеть трохоидальные траектории:
Допустимую перегрузку можно контролировать слайдером. Текущее значение допустимой перегрузки - 10% от шага обработки. Таким образом, если обработка ведется с шагом 10 мм при допустимой перегрузке в 10%, трохоидальные участки появятся только там, где реальный съем материала превысит 10%.
