Пример сортировки в обработке элементов

Этот пример показывает, как использовать Сортировку для обработки Элемента. Другие примеры показывают, как использовать сортировку для обработки Выборка 3D модели и Стратегий сверления. Здесь используется модель 2D_Wireframe.dgk из папки Examples.

1. Создайте 10-мм концевую фрезу.
2. В контекстном меню ветви Группы элементов выберите Редактор элементов. Это откроет вкладку Редактор элементов.
3. Графически выберите каркасные карманы.
4. На вкладке Редактор элементов:
   1. Выберите вкладку «Правка» > панель «Создать 2D элементы» > «Карман» > «Карман свободной формы».

      Откроется диалог Создать элементы Карман свободной формы.

   2. Введите Create Features в поле Имя.
   3. Введите Высоту - 25.
   4. Нажмите Применить. Элементы создаются по каркасному изображению.
   5. Нажмите Принять, чтобы закрыть диалог.



5. Выберите вкладку «Правка» > панель «Готово» > «Принять».
6. Выберите вкладку «Главная» > панель «Создать траектории» > «Траектории», чтобы открыть диалоговое окно Стратегия обработки, в категории Обработка элементов выберите стратегию По профилю элементов «Карман» и нажмите ОК.
7. Выберите страницу Заготовка:
   1. В качестве типа выберите Элемент.
   2. Нажмите Вычислить.
8. Откройте страницу Начальная точка в диалоге По профилю элементов Карман и выберите опцию Абсолютные в списке По.
9. В разделе Координаты введите:
   1. X 0
   2. Y 0
   3. Z 10.
10. Выберите страницу Порядок в диалоге По профилю элементов Карман:
    1. Выберите Карман в списке Порядок по.
    2. В списке Сортировка выберите .
11. В диалоге стратегии По профилю элементов Карман нажмите Вычислить.

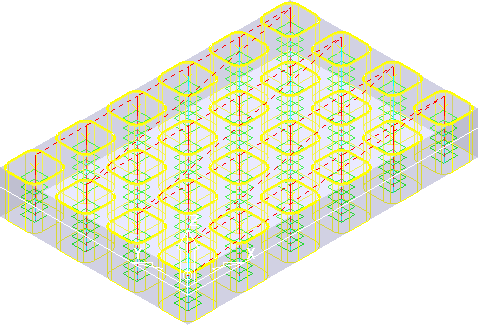

Переходы показывают эффект от применения опции сортировки.

Процесс сортировки такой же, как для стратегий Обработка модели и Сверление. Если другие примеры повторялись для обработки элементов, то результат будет такой же, как и для этих двух.
