Диалог Карты наладки контролирует способ создания карт наладки. Как открыть диалоговое окно Карты наладки:
- Выберите «Карты наладки» > «Пути» в контекстном меню ветви NC-файлы.
- Нажмите кнопку запуска диалогового окна на вкладке «NC-файл» > панель «Карты наладки».
Этот диалог содержит следующие вкладки:

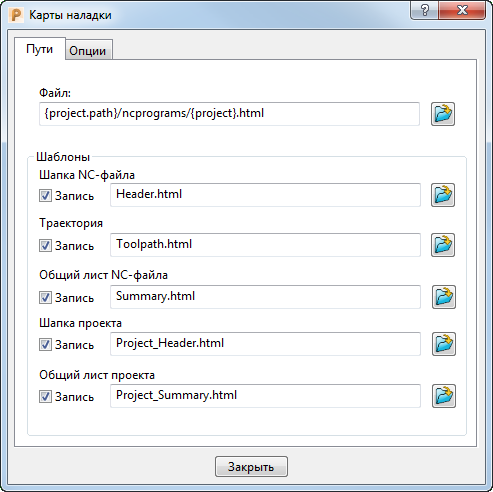

- Пути — задает путь для экспорта и набор шаблонов, используемый для создания карт наладки:
Файл — Задайте расположение и имя корневого файла для ваших карт наладки. По умолчанию PowerMill использует папку с текущим проектом (помеченную переменной {project.path}) и создает в ней файл /ncprograms/{project}.html.
Чтобы увидеть, как будет выглядеть путь, наведите курсор мыши на поле Файл и просмотрите подсказку:
Шаблоны — Задает, какие шаблоны использовать. Изначально PowerMill использует стандартный набор шаблонов из папки, где установлена программа. Чтобы выбрать пользовательский набор шаблонов, измените путь по умолчанию, чтобы указать нужную папку:
- Если у ваших шаблонов такие же имена, как у шаблонов в стандартном наборе, нажмите на кнопку
в поле Шапка NC-файла и выберите шаблон Header.html в вашей папке. PowerMill автоматически выполняет поиск остальных шаблонов. - Если имена шаблонов не совпадают со стандартным набором, нужно предоставить путь к файлу для каждого шаблона.
Выбор шаблона в неверном поле приводит к непредсказуемым результатам. Например, если вы хотите использовать шаблон общего листа, но выбрали его в поле Траектория, теги <summaryrow> не будут решены при создании карт наладки.
Вы можете выбрать до пяти разных шаблонов, но они должны принадлежать одному набору. Изначально PowerMill использует стандартный набор шаблонов из папки, где установлена программа. Чтобы выбрать пользовательский набор шаблонов, измените путь по умолчанию, чтобы указать нужную папку:
- Если у ваших шаблонов такие же имена, как у шаблонов в стандартном наборе, нажмите на кнопку в поле Шапка NC-файла и выберите шаблон Header.html в вашей папке. PowerMill автоматически выполняет поиск остальных шаблонов.
- Если имена шаблонов не совпадают с именами шаблонов по умолчанию, то нужно указать путь к файлу для каждого шаблона, который вы собираетесь использовать. Тип выбранного шаблона должен всегда соответствовать полю.
Выбор шаблона в неверном поле может привести к непредсказуемым результатам. Например, если вы хотите использовать шаблон общего листа, но выбрали его в поле Траектория, теги <summaryrow> не будут решены при создании карт наладки.
Вы можете выбрать до пяти разных шаблонов, но они должны принадлежать одному набору.
Запись — Когда выбрано, активирует тип карты наладки и использует заданные здесь шаблоны. Когда не выбрано, дезактивирует тип карты наладки.
- Если у ваших шаблонов такие же имена, как у шаблонов в стандартном наборе, нажмите на кнопку

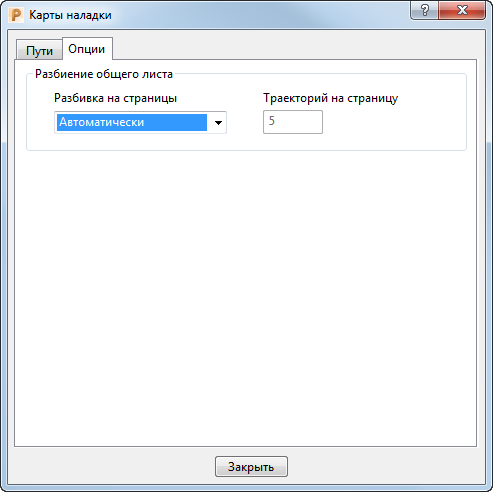

- Опции — определяет разрывы страниц в картах наладки:
Разбивка на страницы — Выберите опцию, задающую, как создается разбивка на страницах общего листа:
- Автоматически — PowerMill решает, сколько траекторий отображается на каждой странице общего листа.
- Выкл — Все траектории помещаются на одну страницу общего листа.
- Произвольный — Введите количество в поле Траекторий на страницу, чтобы задать максимальное число траекторий для каждой страницы общего листа.
