Создание контура из каркасной геометрии

Этот пример показывает, как создать контур из каркасной геометрии.

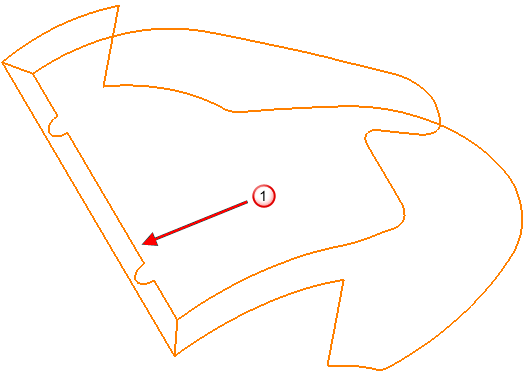

Здесь используется редактируемая граница, созданная из модели 5axis_with_holes.dgk из папки Examples.

1. Дважды щелкните по кривой, рядом с точкой , чтобы открыть вкладку Редактор кривых.



2. Выберите вкладку «Редактор кривых» > панель «Создать» > «Кривые» > «Контур», чтобы открыть панель инструментов Создать контур.



3. Щёлкните по кривой рядом с точкой .

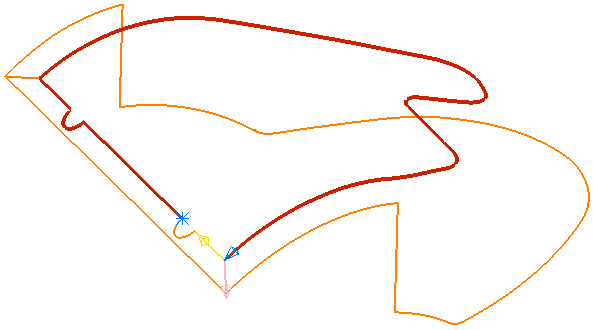

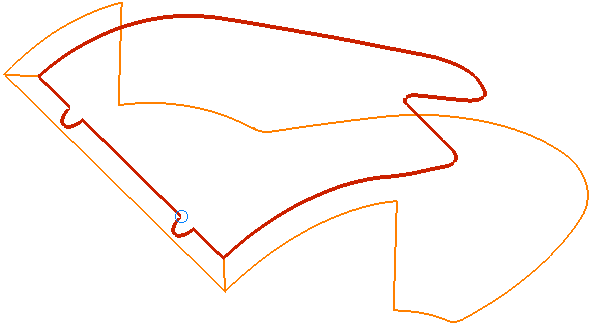

   • Красным цветом показана выбранная кривая.
   • Розовым цветом отображается кривая, которой следует автоматическое моделирование.

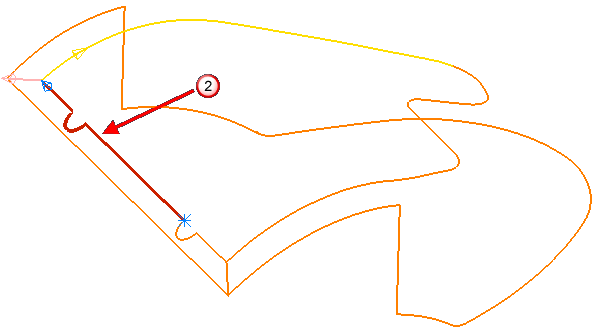

   • Жёлтым цветом показан альтернативный маршрут.
4. Щёлкните по жёлтой кривой.



5. Щёлкните по жёлтой кривой.



6. Нажмите на панели инструментов Создать контур.
7. Выберите вкладку «Редактор кривых» > панель «Готово» > «Принять».

Прим.: Если перед шагом 3 выбрать Направление - , можно нажать на вкладке Создать контур, чтобы создать автоматический путь.
