Диалог Положение станка

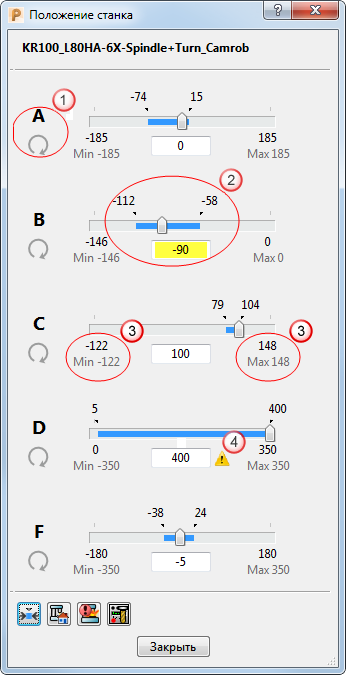

Диалог Положение станка отображает положение каждой оси станка. Можно использовать этот диалог для справочных целей и для ручного управления движением осей станка с помощью интерактивных возможностей диалога.

Чтобы открыть диалог:

• Выберите вкладку «Симуляция» > панель «Положение» > «Станок».
• Выберите вкладку «Динамический контроль станка» > панель «Параметры» > «Положение станка».
• В ветви Станки в Проводнике щелкните станок правой кнопкой мыши и нажмите Положение.

Адрес оси (А) и значок, показывающий ось и тип оси.

• Показывает линейную ось.
• Показывает поворотную ось.

Перетащите слайдер , чтобы переместить ось. Значение -90 - это текущее положение оси. Синяя линия и значения -112 и -58 показывают самые дальние точки, в которые была перенесена ось в ходе текущей сессии симуляции.

Также можно переместить ось:

• щелкнув по бегунку, а затем используя колесико мыши или клавиши со стрелками.
• нажав на точку на слайдере.
• введя значение в поле Точка (подсвечено жёлтым цветом).
Совет: При переносе станка может быть полезным создание локальной СК в новом месте, например, чтобы создать 5-осевой переход между двумя многоосевыми траекториями. Подробнее об этом написано в разделе Построение ЛСК из текущего положения станка.

Значения Min и Max оси отображены на концах слайдера. Значения, показанные выше значений Min и Max, обозначают максимальный диапазон, на который можно сдвинуть слайдер за один раз.

Если диапазон слайдера не достаточно велик для переноса оси к её Min или Max пределу за один раз:

• Перетащите бегунок в конец слайдера. PowerMill отображает оставшийся диапазон регулятора, поэтому вы можете переместить ось к ее пределу (Min или Max).



PowerMill выдаст предупреждение, если вы введете положение оси (в поле Точка), которое больше ограничения оси.

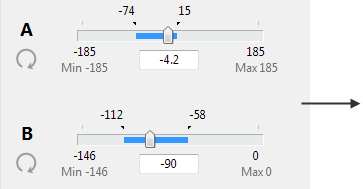

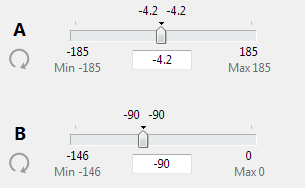

Сбросить диапазон слежения — щелкните, чтобы стереть синие линии , которые показывают диапазон перемещения каждой оси. Полезно нажимать перед перемещением или симуляцией станка.

Home — Нажмите, чтобы сбросить положение станка к его исходному положению.

Столкновения — Нажмите, чтобы открыть диалог Проблемы симуляции. Диалог Проблемы симуляции отображает любые столкновения, которые возникают при симуляции траектории.

Положение инструмента — нажмите, чтобы открыть диалоговое окно Положение инструмента. Диалог Положение инструмента отображает координаты инструмента, закрепленного в станке.
