Снимки траекторий в выбранных NC-файлах

Вы можете сделать:

• снимки всех траекторий в выбранных NC-файлах так, как они отображаются в настоящий момент:
  1. Настройте размер и ориентацию CAD вида модели. При желании отмените закраску модели. Убедитесь, что все необходимые траектории отображены. Также можно настроить цвета для неактивных траекторий, если это необходимо.

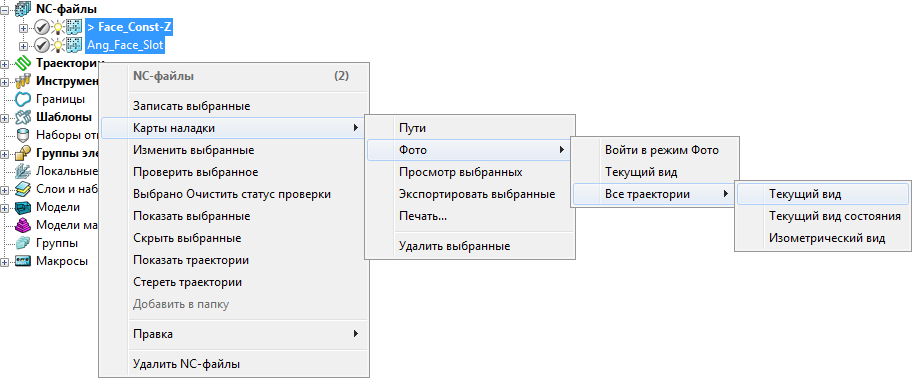

  2. В Проводнике выберите все необходимые NC-файлы и в контекстном меню выберите «Карты наладки» > «Фото» > «Все траектории» > «Текущий вид».



  3. Чтобы предварительно просмотреть изображение, в отдельном NC-файле выберите необходимую траекторию и в ее контекстном меню выберите «Карты наладки» > «Фото» > «Просмотр».
  4. Если вам не понравился результат, то вернитесь в Проводник, настройте CAD вид модели и сделайте снимок заново.
  5. По умолчанию изображения показываются на страницах соответствующих траекторий (шаблон Toolpath.html). Если снимка не существует, то используется графический файл ImagePlaceHolder.png.

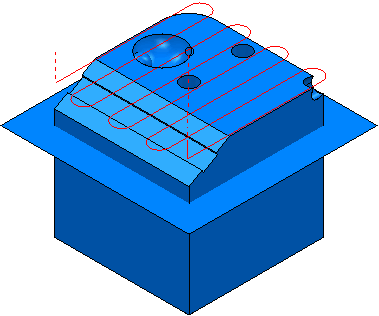

• снимки всех траекторий в выбранных NC-файлах без показа заготовок или инструментов:
  1. Убедитесь, что все необходимые траектории отображены. Также можно настроить цвета для неактивных траекторий, если это необходимо.

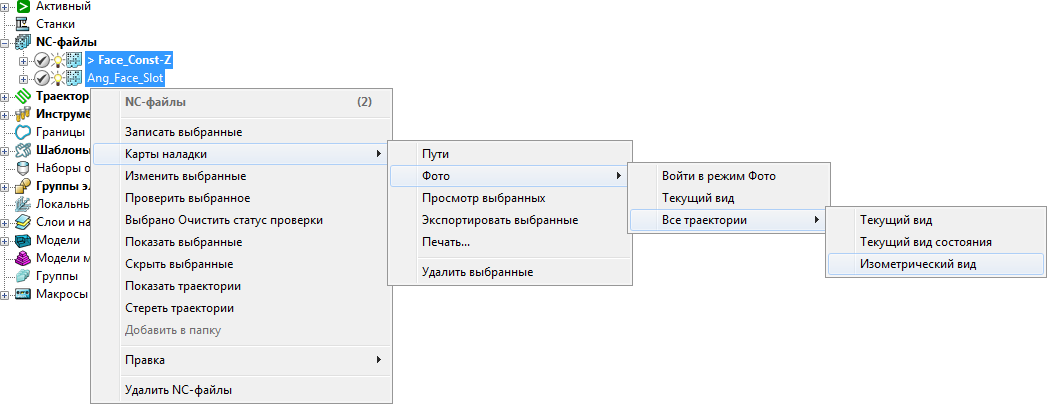

  2. В Проводнике выберите имена всех необходимых NC-файлов и в контекстном меню выберите «Карты наладки» > «Фото» > «Все траектории» > «Изометрический вид».



  3. По умолчанию полученные изображения показываются на страницах карты наладки для соответствующих траекторий (шаблон Toolpath.html). Если снимка не существует, то используется графический файл ImagePlaceHolder.png.
  4. Чтобы предварительно просмотреть изображение, в отдельном NC-файле выберите необходимую траекторию и в ее контекстном меню выберите «Карты наладки» > «Фото» > «Просмотр».

Совет: Каждый создаваемый файл траектории имеет приставку tp-.
