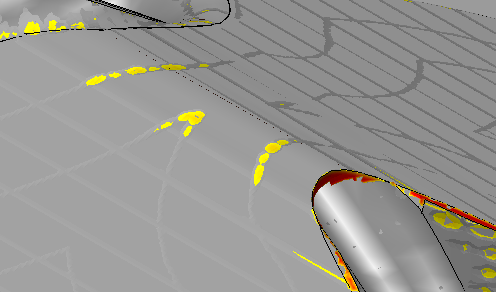

При моделировании в ViewMill можно анализировать текущее состояние оставшегося материала. Благодаря закраске зарезов и избыточного материала (в случае с моделями) можно определить, выбрана ли оптимальная стратегия в отношении траектории.
Чтобы войти в режим оставшегося материала, перейдите на вкладку «Симуляция» > панель «ViewMill» > «Оставшийся материал».
Настройка представления готовой модели
- Введите значение толщины, чтобы указать расстояние смещения от модели, откуда будут измеряться зарезы и избыточный материал. Если значение толщины равно 0, то зарезы и избыточный материал будут вычисляться с поверхности модели.
- Введите допуск, чтобы задать расстояние от толщины модели, на котором оставшийся материал будет считаться избыточным или имеющим зарезы.
- Нажмите
, чтобы выбрать цвет, в который будет закрашен материал готовой модели, находящийся в пределах допуска.
- Нажмите
, чтобы показать или скрыть материал в пределах допуска.
Выбор закраски избыточного материала и зарезов

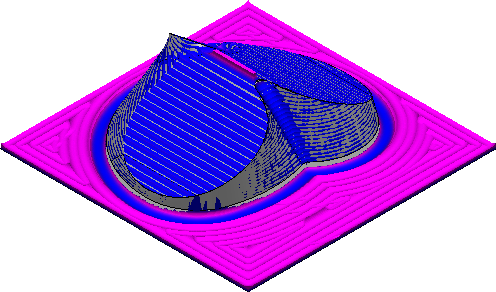

Зарезы и избыточный материал, выходящие за пределы допуска, имеют цветовую кодировку в диапазоне от малого до большого избытка/зареза. Цвета малого избытка/зареза обозначают оставшийся материал на уровне допуска. Цвета большого избытка/зареза обозначают оставшийся материал, соответствующий пользовательскому значению или превышающий его. Материал со значением ниже максимального переходит в цвет малого избытка/зареза, чтобы обозначить постепенные или резкие изменения.
- Чтобы выбрать цвета для малого избытка, нажмите
.
- Чтобы выбрать цвета для большого избытка, нажмите
.
- С помощью регулятора на панели «Избыток» укажите расстояние, на котором избыточный материал будет закрашиваться цветом большого избытка.
Прим.: Максимальное значение регулятора зависит от состояния моделирования и избыточного материала, находящегося на самом дальнем расстоянии от допуска. - Чтобы показать или скрыть избыточный материал, превышающий допуск, нажмите .
- Чтобы выбрать цвет для малых зарезов, нажмите
.
- Чтобы выбрать цвет для больших зарезов, нажмите
.
- С помощью регулятора на панели «Зарез» укажите расстояние закрашивания зарезов цветом большого избытка.
Прим.: Максимальное значение регулятора зависит от состояния моделирования и зареза, имеющего наибольшую глубину за пределами допуска. - Чтобы показать или скрыть зарезы, превышающие допуск, нажмите .
