Панель ViewMill

Используйте панель ViewMill, чтобы задавать, как отображается материал во время симуляции.

Вкладка «Симуляция» > панель ViewMill содержит следующее:

• Вкл — Нажмите, чтобы включить ViewMill и загрузить материал.
• Выкл — Нажмите, чтобы приостановить симуляцию ViewMill.
• Выйти из ViewMill — Нажмите, чтобы выйти из ViewMill, не сохраняя модель материала.
• Действие:

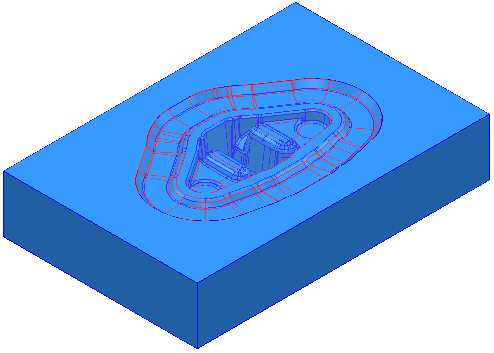

  • Без закраски — нажмите, чтобы скрыть изображение материала:

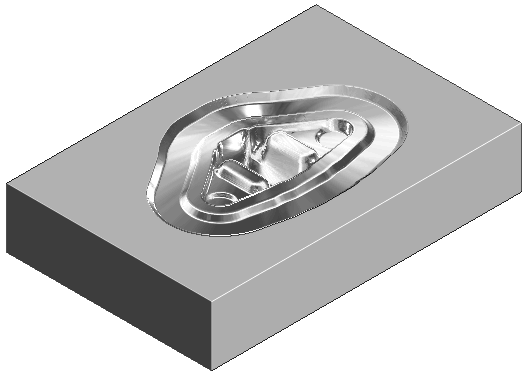

  • Вращающийся — нажмите, чтобы показывать материал в низком разрешении, что позволяет настраивать вид во время моделирования:

    При попытке манипулировать видом с высоким разрешением PowerMill автоматически сменит режим на Вращающийся, чтобы разрешить графические манипуляции.

    После того как нужная ориентация вида выбрана, можно вернуться к высокому разрешению. Выберите вкладку «Вид» > панель «Виды» > «Обновить», чтобы обновить вид с высоким разрешением в новой ориентации.



  • Фиксированное направление — Нажмите, чтобы показать материал в высоком разрешении. Вид зафиксирован в той ориентации модели, которая была задана при нажатии на вкладку «Симуляция» > панель ViewMill > «Вкл». Если попытаться настроить вид, режим просмотра автоматически изменится на Вращающийся.
• Закраска:

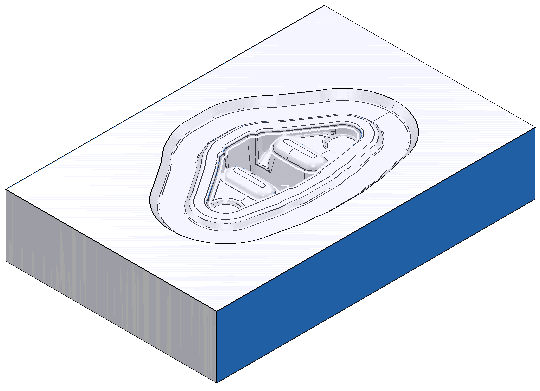

  • Обычная — Нажмите для симуляции с высоким разрешением и простой закраской. Модель ViewMill закрашивается матовой краской:

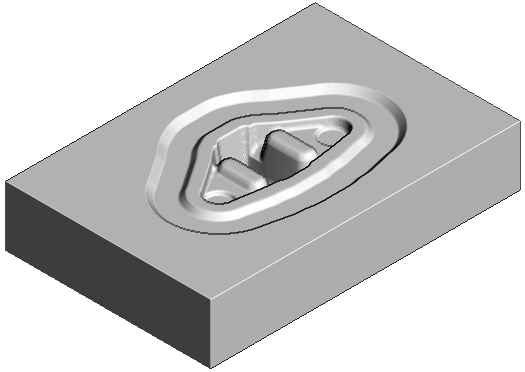

  • Блестящая закраска — Нажмите для симуляции с высоким разрешением и блестящей закраской. Модель ViewMill отображается металлической:

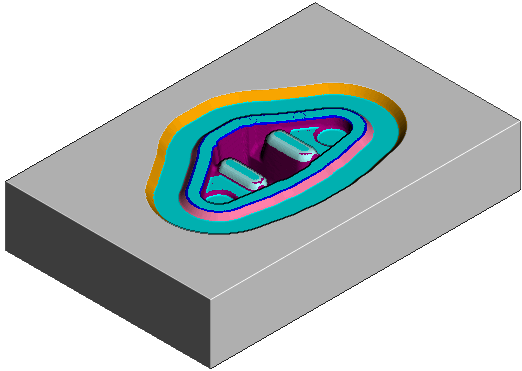

  • Закраска по инструменту — Нажмите для симуляции с высоким разрешением и закраской разными цветами. След каждой траектории отображается своим цветом:

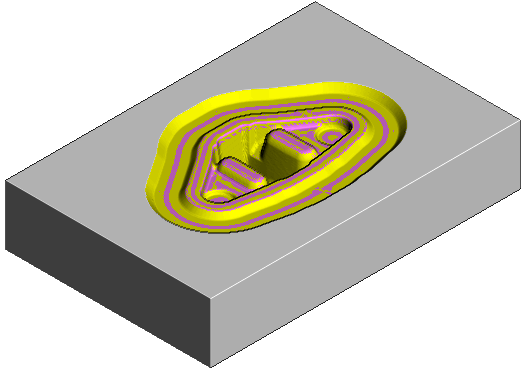

  • Закраска по направлению резания — Нажмите для симуляции с высоким разрешением и закраской двумя цветами. Следы, оставленные попутным и встречным направлениями резания, отображаются разным цветом:



  • Кинематический — Нажмите, чтобы показывать реверс оси станка при обработке. При этой закраске движение в положительном направлении оси окрашено одним цветом, а в отрицательном - другим. Это полезно при многоосевой обработке, когда реверсирование поворотной оси может привести к дефектам обрабатываемой поверхности. Реверсирование оси зависит от загруженного станка.
• Сохранить — Нажмите, чтобы сохранить текущее состояние материала как точку восстановления.
• Восстановить — нажмите, чтобы восстановить материал в состоянии, сохраненном при нажатии на вкладку «Симуляция» > панель ViewMill > «Сохранить».
• Экспорт — нажмите, чтобы сохранить текущее состояние моделирования в формате *.dmt (файл треугольников).
• Оставшийся материал — нажмите, чтобы показать вкладку «Оставшийся материал». Используйте параметры на вкладке, чтобы визуализировать избыточный материал и зарезы для состояния моделирования.

Прим.: Вы можете загрузить сохраненные модели ViewMill, например, в качестве произвольной заготовки для черновой доработки.
