Отверстия - стратегия

Вкладка Отверстия находит отверстия, которые были полностью заданы на поверхностной модели как отдельная поверхность с заданным верхом и низом. Эта вкладка доступна только для стратегий сверления.

Отображаются те же параметры, которые доступны в диалоговом окне Создать отверстия и определяются выбранным параметром Создать из:

— Выберите набор отверстий, где создаются отверстия.

Создание отверстий позволяет выбирать, каким образом и какие наборы отверстий создавать.

Шаблон имени — Введите имя для отверстия. Каждое отверстие имеет шаблон имени, за которым следует номер. Если шаблона имени нет, отверстие имеет только номер.

Создать по — Выберите, как распознавать отверстия.

Создать по модели

Прим.: Эти опции доступны, только если вы выберете Создать по - Модели.

Допуск — Введите допуск, использующийся при создании отверстий.

 — нажмите, чтобы открыть страницу Создание отверстий > «Опции» диалогового окна Опции.

Создать составные отверстия — Если выбрано, создается одно составное отверстие, состоящее из нескольких компонентов. Если не выбрано, создается несколько отдельных отверстий (наложенных друг на друга).

Составное отверстие — это одно отверстие, состоящее из нескольких компонентов; в данном случае это отверстие с именем 1 с компонентами 1 и 2.

Если создавать их, как отдельные отверстия, то будет два отверстия с именами 1 и 2.

Подробности см. в разделе Составные отверстия.

Использовать только активную СК — Выберите, чтобы создавать только отверстия, ось Z которых совмещается с осью Z активной ЛСК.

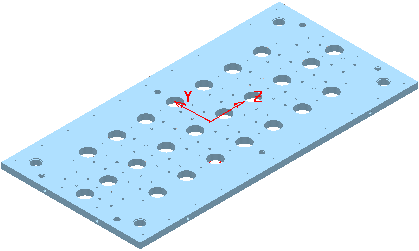

В этом примере используется модель RetainerPlate.dgk. В ней есть активная локальная СК и выбрана вся модель:

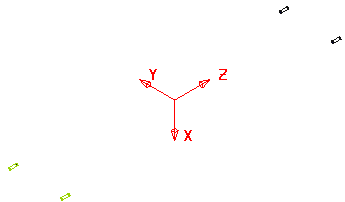

Выбор опции Использовать только активную ЛСК дает:

Снятие выбора с опции Использовать только активную ЛСК дает:

Группировать по оси — если выбрано, сортирует отверстия в наборы отверстий по рабочей плоскости. В этом случае станок должен иметь возможность 3+2-осевого сверления. Когда не выбрано, помещает все отверстия в один набор отверстий. В этом случае станок должен иметь возможность многоосевого сверления.

Создать отверстия из частичных цилиндров — выберите, чтобы PowerMill создавал отверстия из частичных цилиндров. Также можно ввести значение в поле Минимальный угол сектора, чтобы увеличить или уменьшить количество частичных отверстий, которые PowerMill конвертирует в (полные) отверстия.

Игнорировать закрытые цилиндры — Когда выбрано, создаются отверстия, у которых есть, как минимум, один открытый край, а отверстия с двумя закрытыми краями игнорируются.

Изменить после создания — если выбрано, при нажатии кнопки Применить создаются отверстия, а затем открывается диалоговое окно Изменить отверстие.

Создать не по модели

Прим.: Эти опции доступны, только если вы выберете Создать по - всё, кроме Модели.
Верх задается как — Эти опции задают высоту отверстия или Z координату его верха.
  • Абсолютные — Выберите, чтобы определить верх как абсолютную высоту по Z.
  • Высота от дна — Выберите, чтобы определить верх как расстояние от низа отверстия.
  • Максимальная высота кривой — Выберите, чтобы определить верх как максимальную высоту по Z выбранной кривой, положение .
  • Минимальная высота кривой — Выберите, чтобы определить верх как минимальную высоту по Z выбранной кривой, положение .

    Максимальный Z

    Минимальный Z

  • Центр кривой — Выберите, чтобы определить верх как середину между верхом и низом кривой (середина между и ).
  • Верх заготовки — Выберите, чтобы определить верх как высоту заготовки.
  • Начало линии — Выберите, чтобы определить верх как начало линии.
    Прим.: Эта опция доступна, только когда выбрано Создать по - Линии.
  • — Введите высоту верха отверстия. Эта опция доступна, только если выбрано Создать по - Точкам, Окружностям, Кривым или Линиям.
Дно задается как — Эти опции задают глубину отверстия или Z координату его дна.
  • Абсолютные — Выберите, чтобы определить низ как абсолютную высоту по Z.
  • Глубина от верха — Выберите, чтобы определить низ как расстояние от верха отверстия.
  • Максимальная высота кривой — Выберите, чтобы определить низ как максимальную высоту по Z выбранной кривой, положение .
  • Минимальная высота кривой — Выберите, чтобы определить низ как минимальную высоту по Z выбранной кривой, положение .

    Максимальный Z

    Минимальный Z

  • Центр кривой — Выберите, чтобы определить низ как середину между верхом и низом кривой. Посередине между и .
  • Дно заготовки — Выберите, чтобы определить низ как высоту низа заготовки.
  • Конец линии — Выберите, чтобы определить низ как конец линии. Эта опция доступна, только когда выбрано Создать по - Линии.
  • — Введите высоту низа отверстия. Эта опция доступна, только если выбрано Создать по - Точкам, Окружностям, Кривым, Линиям или Нормали.

Верхний диаметр — Введите верхний диаметр отверстия. Верхний диаметр - это то же самое, что и Нижний диаметр, если отверстие не имеет Угла уклона. Эта опция доступна, только если выбрано Создать по - Линии или Нормаль.

Угол уклона — Введите угол уклона отверстия. Значение, равное 0, дает прямое отверстие без уклона.Угол уклона - 0:

Угол уклона - 10:

Прим.: Эта опция доступна, если выбрано По - Линиям или Нормали.

Группировать по оси — Если выбрано, сортирует отверстия в наборы отверстий по ЛСК. В этом случае станок должен иметь возможность 3+2-осевого сверления. Когда не выбрано, помещает все отверстия в один набор отверстий. В этом случае станок должен иметь возможность многоосевого сверления.

Изменить после создания — если выбрано, то при нажатии кнопки Применить создаются отверстия, а затем открывается диалоговое окно Изменить отверстие.

Создать элементы — Нажмите, чтобы создать новый элемент Отверстие в активном наборе отверстий, с заданными здесь параметрами.
Прим.: Необходимо выбрать модель или часть модели, где нужно создать отверстия.
