Работа с прижимами в установе

Создание и импорт прижимов, их привязка к установам, назначение одного зазора для всех прижимов в установе, а также отображение или скрытие прижимов в графическом окне.

Создание прижима

Чтобы создать пустой прижим, выберите вкладку «Модель» > «Слои, наборы и прижимы» > «Создать прижим». Используйте параметры на панели «Слои, наборы и прижимы», чтобы добавить поверхности модели к прижиму.

Совет: Существующие слои с поверхностями можно преобразовать в прижимы. В Проводнике щелкните слой правой кнопкой мыши и выберите «Преобразовать слой в прижим».

Привязка прижимов к установу

Привязка прижимов к установу позволяет траекториям в установе автоматически обходить поверхности прижима или игнорировать их.

1. Перейдите на вкладку «Установ» > панель «Изменить» > вкладка «Параметры».
2. В диалоговом окне «Установ» выберите «Прижимы» из списка. Откроется страница «Прижимы».
3. В таблице выберите прижимы, которые требуется связать с установом.
4. Нажмите кнопку "Закрыть".

Указание зазора прижимов в установе

Указанный зазор будет связан со всеми прижимами в установе. Зазор прижима добавляется к припуску модели при расчете траекторий в установе.

1. Перейдите на вкладку «Установ» > панель «Изменить» > вкладка «Параметры».
2. В диалоговом окне «Установ» выберите «Прижимы» из списка. Откроется страница «Прижимы».
3. Введите зазор.
4. Нажмите кнопку "Закрыть".

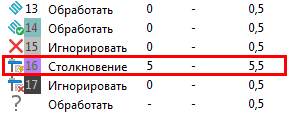

Указанный зазор будет представлен в диалоговом окне «Припуск компонента» как припуск набора 16.

Импорт поверхностей модели в виде прижима

1. Перейдите на вкладку «Установ» > панель «Изменить» > вкладка «Параметры».
2. В диалоговом окне «Установ» выберите «Прижимы» из списка. Откроется страница «Прижимы».
3. Нажмите , чтобы открыть диалоговое окно «Импорт модели прижима».
4. Найдите и выберите модель, а затем нажмите «Открыть».
5. Нажмите кнопку "Закрыть".

Отображение и скрытие прижимов

При активации установа связанные с ним прижимы отображаются в графическом окне. Прижимы, которые не связаны с активным установом, автоматически скрываются.

Перейдите на вкладку «Установ» > панель «Показать» > «Установы» и выберите:

• «Показать прижимы», чтобы отобразить прижимы, связанные с активным установом.
• «Стереть прижимы», чтобы скрыть прижимы, связанные с активным установом.
