Пример - Вдоль Х, в одну сторону по Y (обработка модели)

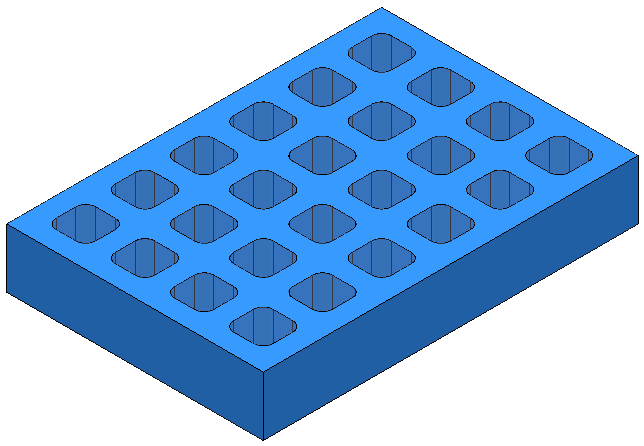

В этом примере показано, как создавать траекторию выборки с порядком обработки траектории вдоль Х, однонаправленно по Y. Для этого используется модель 3D_Pockets.dgk в папке Examples.

1. Вычислите заготовку и создайте 10-мм сферическую фрезу.
2. Выберите вкладку «Главная» > панель «Настройка траектории» > «Переходы траектории», чтобы открыть диалоговое окно Переходы траектории.
3. В диалоге Переходы траектории:
   1. Выберите вкладку Начальная и конечная точки.
   2. Для Начальной точки выберите По - Абсолютные.
   3. Введите Координаты - 0, 0, 10.
   4. Нажмите Принять.
4. Выберите вкладку «Главная» > панель «Создать траектории» > «Траектории», чтобы открыть диалоговое окно Стратегия обработки.
5. В категории 3D выборка выберите стратегию Выборка 3D модели и нажмите ОК.
6. На странице Порядок выберите Слой из списка Порядок по и:
   1. Измените метод Сортировки на .
   2. Измените Имя на Offset AC _ Along X _ 1 Way Y.
   3. Нажмите кнопку "Вычислить".

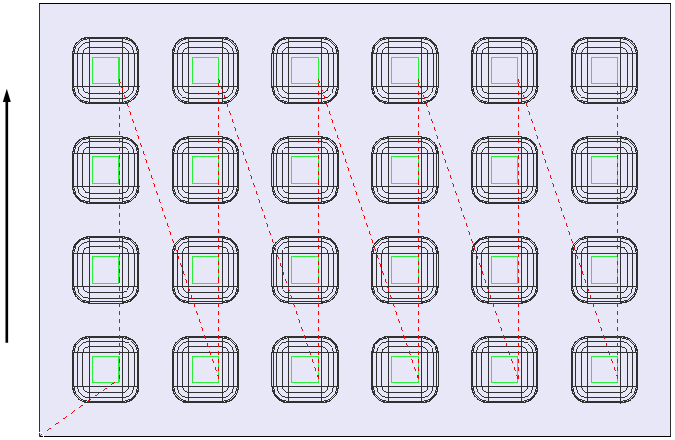

      Переходы показывают эффект от применения опции сортировки.

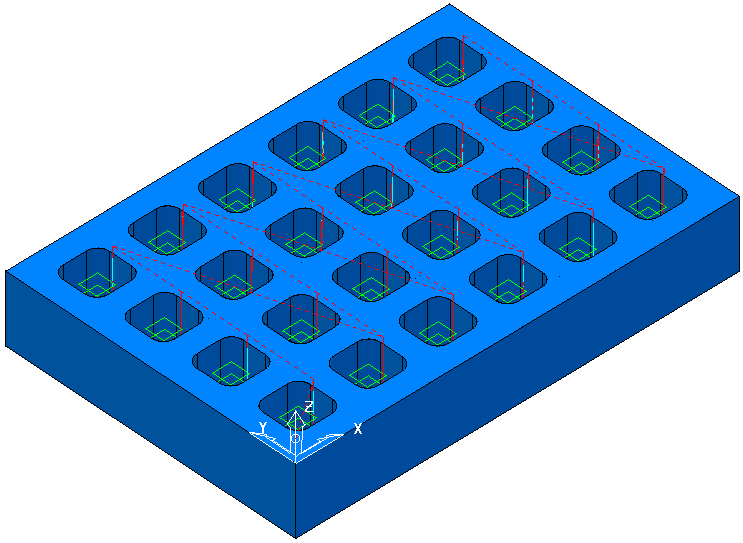

      Изометрический вид:
