Выбор поверхностей для создания контура

Можно создать контур, используя кромки поверхности. Не нужно иметь кривых для создания контура.

Когда панель инструментов Создать контуротображена, то местоположение, в котором вы выбрали поверхность, влияет на:

• направление контура по умолчанию.
• поверхность, используемую для создания этого участка контура.

Направление вперёд указывает на угол поверхности, ближайший к выбранной точке. Выбор поверхности в точке создает начальную точку в нижнем правом углу поверхности скругления () и конец текущей кривой в нижнем левом углу этого скругления (). Кривая, используемая для создания контура, является кромкой поверхности скругления.

Это проще увидеть, если стереть закрашенную модель:

Если выбрать поверхность вокруг , контур выглядит так же, но кривая, используемая для создания контура, является кромкой поверхности вертикальной грани.

Если выбрать поверхность вокруг , PowerMill выбирает поверхность, которую считает лучшей. Он делает это, обследуя p-кривые основных поверхностей, а затем выбирает поверхность с наименьшей вероятностью получения гранёной кривой. Например, кромка цилиндра дает кривую гораздо лучшего качества, чем окружность, отрезанная от плоскости. Например, если выбрать выступ или карман в модели powerdrill.dgk, PowerMill не выберет обрезанную поверхность.

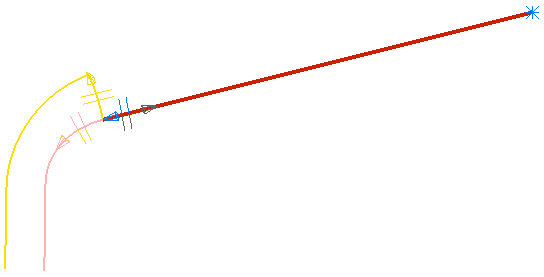

• Синяя звёздочка (*) обозначает начальную точку контура.
• Синяя стрелка обозначает текущую конечную точку контура.
• Чтобы продлить или изменить контур, или нажмите на следующую кривую, или используйте кнопки проигрывания.



  Когда контур создан, нажмите или , чтобы принять или отменить созданный контур.

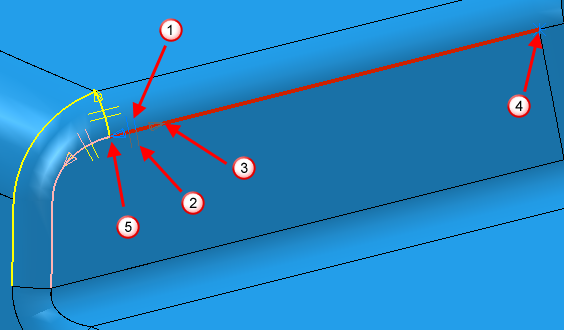

• Красная кривая показывает текущие габариты контура.
• Розовая кривая показывает направление, которому следует PowerMill, если нажать или . Также можно выбрать это направление, нажав на розовую кривую.

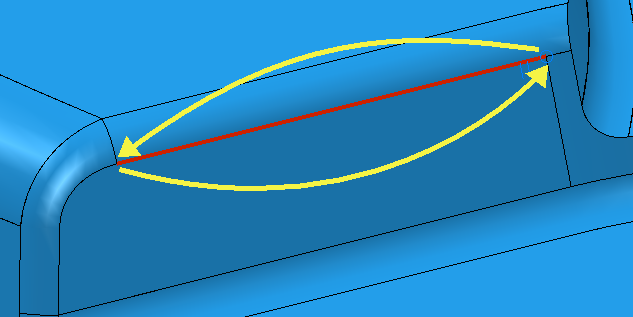

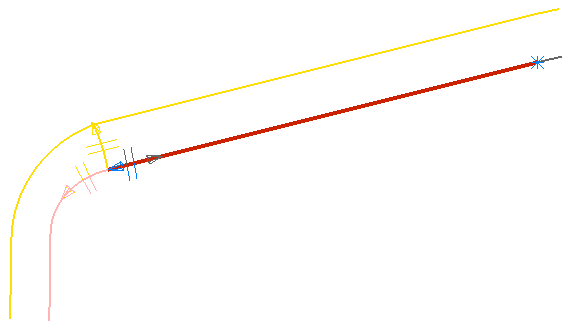

• Желтая кривая и маркеры поверхности показывают альтернативные направления и альтернативные поверхности, которые PowerMill использует для создания следующего участка контура. Чтобы выбрать другой вариант, щёлкните по соответствующей желтой кривой или по маркеру поверхности.
• Серая стрелка и поверхность показывают возможное, хотя и маловероятное, решение. Щелчок по ней позволяет создать контур, начальная точка которого лежит в нижнем правом углу поверхности скругления, и который проходит вдоль нижнего левого угла скругления, а затем возвращается к начальной точке, следуя кромке вертикальной поверхности.
