Используйте страницу Чистовая обработка ступицы, чтобы задать различные части моноколеса или импеллера и выбрать количество лопаток, которое нужно обработать.
Определение моноколеса
Ступица — Выберите в этом списке имя Слоя или Набора, задающего геометрию ступицы.
Обод — Выберите в списке имя Слоя или Набора, задающего геометрию исходного необработанного материала.
Скругления — выберите в этом выпадающем списке имя Слоя или Набора, задающего геометрию скругления. Все скругления также должны принадлежать Слою или Набору, который определяет лопатку.
Так как объекты могут принадлежать только одному слою (но нескольким наборам), то если Слои используются для задания лопатки, то Набор должен использовать для задания скруглений. Поверхность скругления должна принадлежать и слою, задающему лопатку, и набору, задающему скругление.
Лопатки
Левая лопатка — Выберите в списке имя Слоя или Набора, задающего геометрию левой лопатки (вместе со скруглениями).
Левая лопатка должна располагаться в направлении по часовой стрелке от правой лопатки. Таким образом, эта лопатка находится слева от правой при взгляде сверху вдоль оси моноколеса.
Правая лопатка — Выберите в списке имя Слоя или Набора, задающего геометрию правой лопатки (вместе со скруглениями).
За правую принимается лопатка, расположенная против часовой стрелки от левой. Таким образом, эта лопатка находится справа при взгляде сверху вдоль оси моноколеса.
Короткая лопатка — Выберите в списке имя Слоя или Набора, задающего геометрию короткой лопатки (вместе со скруглениями).
Обработать — Выберите количество лопаток, которое необходимо обработать.

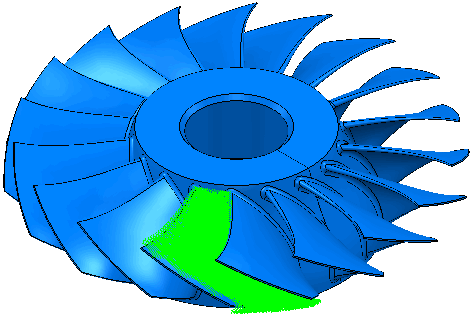

- Одну лопатку — Выберите, чтобы выполнить выборку между двумя выбранными лопатками.

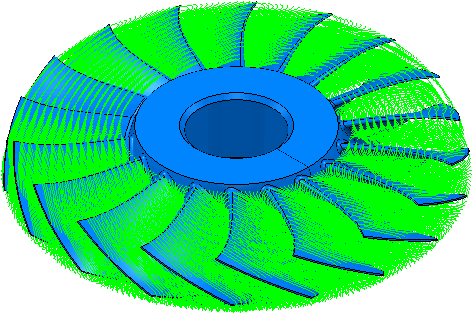

- Все лопатки — Выберите, чтобы выполнить выборку моноколеса полностью.
Общее количество — Введите общее количество лопаток на моноколесе.
Вычислить — Нажмите, чтобы автоматически вычислить количество лопаток на моноколесе.
Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.
Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск
, чтобы разделить поле Припуск на поля Радиальный припуск
и Осевой припуск
. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска) рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.
Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.
Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.
Переменный припуск — нажмите, чтобы открыть диалоговое окно Припуск компонента для задания припусков разных поверхностей.

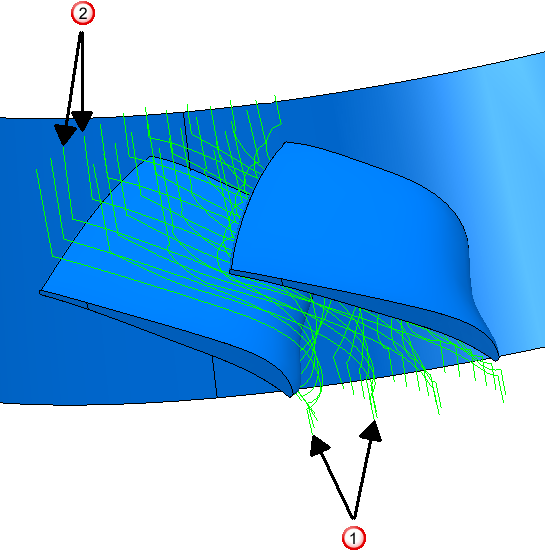

Шаг
— введите расстояние между следующими друг за другом проходами.
Копировать из Ае инструмента — Нажмите, чтобы загрузить радиальный шаг обработки из режимов резания активного инструмента. Радиальный шаг обработки измеряется перпендикулярно оси инструмента.
.
Шаг по Z
— введите расстояние между разными слоями обработки.
Копировать из Аp инструмента — Нажмите, чтобы загрузить осевой шаг обработки из режимов резания активного инструмента. Осевой шаг обработки измеряется вдоль оси инструмента.
.
