Используйте закраску по кинематике, чтобы изображение закрашивалось в зависимости от направления оси режущих ходов. При этой закраске движение в положительном направлении оси окрашено одним цветом, а в отрицательном - другим. Это полезно при многоосевой обработке, когда реверсирование поворотной оси может привести к дефектам обрабатываемой поверхности. Реверсирование оси зависит от загруженного станка. Используйте Закраску по кинематике в сочетании со станком.
Выберите вкладку «Симуляция» > панель ViewMill > «Закраска» > «Кинематический», чтобы открыть диалоговое окно Закраска кинематики.
Он показывает оси станка. Нажимайте на кнопку оси, чтобы показать положительные и отрицательные перемещения:

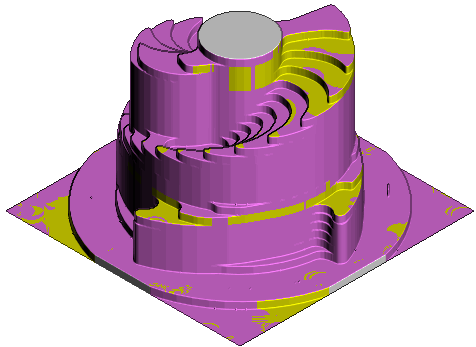

- X — нажмите, чтобы тонировать положительные и отрицательные перемещения линейной оси X разными цветами:

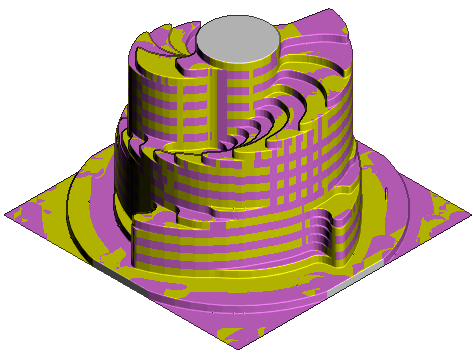

- Y — нажмите, чтобы тонировать положительные и отрицательные перемещения линейной оси Y разными цветами:

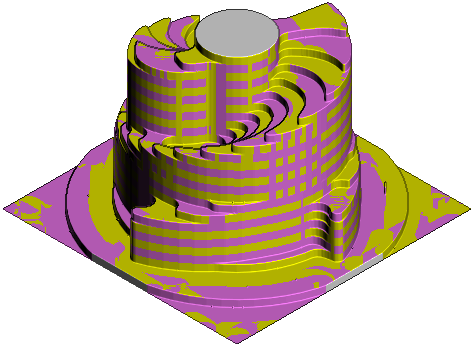

- Z — Нажмите, чтобы закрасить положительные и отрицательные перемещения линейной оси Z разными цветами. Это может быть использовано для обнаружения мест врезания инструмента в материал:
- А — нажмите, чтобы тонировать положительные и отрицательные перемещения поворотной оси А разными цветами:
- Е — нажмите, чтобы тонировать положительные и отрицательные перемещения поворотной оси Е разными цветами:
Прим.: При симуляции 6-осевого станка появится дополнительная кнопка с обозначением дополнительной оси.
