Высокоскоростная (HSM)

Используйте страницу Высокоскоростная (HSM), чтобы управлять различными параметрами сглаживания траектории, позволяющими избегать резкой смены направления движения инструмента при высокоскоростной обработке. Доступные параметры зависят от выбранной стратегии:

Сглаживание профиля — выберите, чтобы разрешить вписывание дуг в профили для избегания резких изменений направления в наружных углах. Радиус задается как пропорция от диаметра инструмента и вычисляется на основе диаметра инструмента и коэффициента умножения. Коэффициент умножения задается с помощью слайдера. Например, если для инструмента диаметром 10 мм используется коэффициент умножения 0,05, радиус дуги равен 0,5 мм.

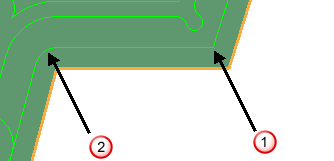

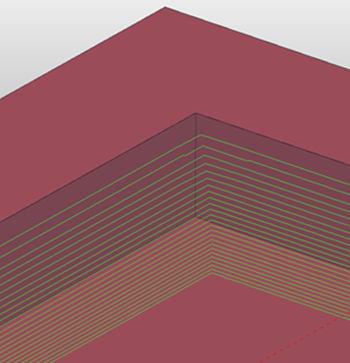

• Сглаживание профиля — не выбрано:



  — Наружные углы не сглажены.

   — внутренние углы сглажены.

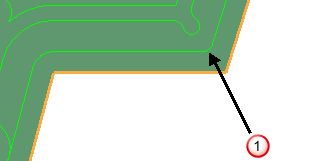

  Использование Радиуса, равного 0.2, дает:



   — наружные углы теперь сглажены.

  Прим.: При высокоскоростной обработке важную роль играет вписывание дуг, так как оно исключает резкую смену направления движения инструмента.
  Прим.: Не рекомендуется использовать при обработке Vortex маленькие трохоиды, по возможности, они не должны быть меньше 1 мм.

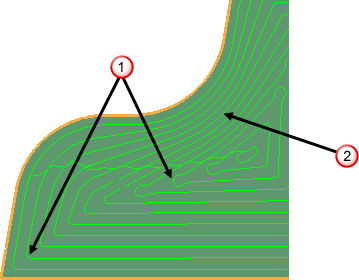

Сглаживание траектории — выберите, чтобы заменить стандартное смещение значением смещения, при котором достигается повышенная подача за счет предотвращения внезапных изменений нагрузки на станок, вызванных резкими поворотами траектории. Это значение смещения заменит острые углы скругленными, а также изменит фиксированный шаг по Z переменным значением. Для указания максимального отклонения от заданного шага по Z в процентах используется регулятор.

— скругленные углы

— переменный шаг

Прим.: Эта опция доступна, только когда выбран тип смещения на главной странице стратегии выборки.

Трохоидальные перемещения — когда выбрано, включает трохоидальные перемещения с применяемыми по умолчанию параметрами предотвращения перегрузки инструмента.

• Максимальная перегрузка — переместите слайдер, чтобы задать значение перегрузки инструмента, необходимое для вставки трохоидального перемещения.
  Прим.: При создании траектории Выборка 3D модели опция Трохоида доступна только при использовании стиля Смещать модель или Смещать всё.
  Прим.: Эта опция доступна, только когда выбран тип смещения на главной странице стратегии выборки.

Переходы — выберите этот параметр, чтобы задать, как именно PowerMill будет создавать переходы между смещениями внутри траектории.

• Прямо:



• Сглаживание:



• Нет:



  Этот параметр доступен, только когда выбран тип смещения на главной странице стратегии.

Стиль — выбор между параметром 2D- (Сгладить углы) и 3D-скругления (Скругление углов).

Прим.: Для некоторых стратегий доступен только параметр 2D- либо 3D-скругления. В доступных случаях можно использовать параметр 3D-скругления, если для оси инструмента задать вертикальное положение и отключить Автоматическое предотвращение столкновений.

Скруглить углы (3D) — выберите, чтобы скруглить все внутренние углы в модели перед запуском расчета траектории. При этом уменьшается количество резких поворотов в траектории, что позволяет поддерживать высокую скорость подачи. Радиус скругления рассчитывается на основе диаметра инструмента и коэффициента умножения. Коэффициент умножения задается с помощью регулятора Радиус (в диаметрах фрезы).

• Параметр Скруглить углы не выбран:



• Параметр Скруглить углы выбран:



Сгладить углы (2D) — выберите, чтобы создать дуги во внутренних углах траектории. Эта настройка играет важную роль при высокоскоростной обработке, так как она исключает резкую смену направления движения инструмента. Радиус задается как пропорция от диаметра инструмента и вычисляется на основе диаметра инструмента и коэффициента умножения. Коэффициент умножения задается с помощью слайдера. Например, если для инструмента диаметром 10 мм используется коэффициент умножения 0,05, радиус дуги равен 0,5 мм.

• Сгладить углы — не выбрано:



• Сгладить углы — выбрано:



Вертикальное сглаживание — улучшение плавности профиля перпендикулярно поверхности

• По оси (в диаметрах фрезы) — Введите расстояние вертикального сглаживания в единицах диаметра инструмента. Этот тип сглаживания может быть полезным в удалении излишних "выбросов", вызванных смещением во внутренних углах. Лучше всего попробовать сглаживание со значениями, заданными по умолчанию. Чрезмерное сглаживание может привести к созданию слишком плоской траектории.



• Угловое — Введите угол сглаживания. Этот тип сглаживания может быть эффективным при многоосевой обработке и использоваться для сглаживания профилей, созданных по ограниченным поверхностям. Край ограниченной поверхности может быть "ломаным", что очень сильно влияет на траекторию. Угловое сглаживание сводит это к минимуму. 5 является значением по умолчанию.

Точность вычисления оси — Введите значение допуска для вычисления оси инструмента. Для относительно небольшого количества геометрических элементов ось инструмента может слегка колебаться при точном расположении на поверхностях. Это может происходить из-за небольших, но значительных изменений геометрии, по мере того как и инструмент перемещается из одного положения в другое. Этот допуск может быть больше допуска обработки, чтобы стабилизировать ось инструмента по мере движения через геометрически меняющуюся область. В результате избыточный материал может быть оставлен на поверхности, но нагрузка на инструмент может быть сокращена.

Подробности о сглаживании смотрите в разделе Нагрузка на инструмент.
