Создание контура из неполной каркасной геометрии

При создании контура у вас есть возможность 'прыжка' через зазоры в геометрии. For example:

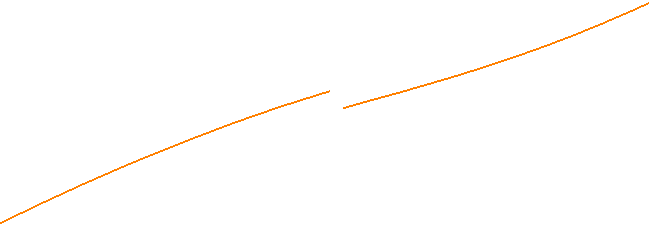

1. Начнем с кривой, имеющей зазор между соседними сегментами.

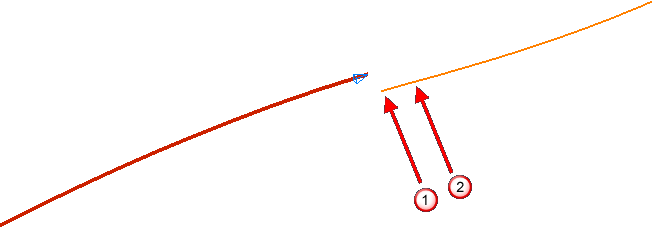

2. При создании контура PowerMill автоматически останавливается при достижении зазора.



3. Щёлкните по концу оранжевой кривой, рядом с . На экране появляется диалог Подтверждение прыжка.

   Снимите выбор с опции По касательной, чтобы соединить кривую прямой линией.



   Выберите опцию По касательной, чтобы соединить кривую касательной кривой.



4. Нажмите Да в диалоге Подтверждение прыжка.
5. Нажмите на панели инструментов Создать контур.
6. Выберите вкладку «Редактор кривых» > панель «Готово» > «Принять».

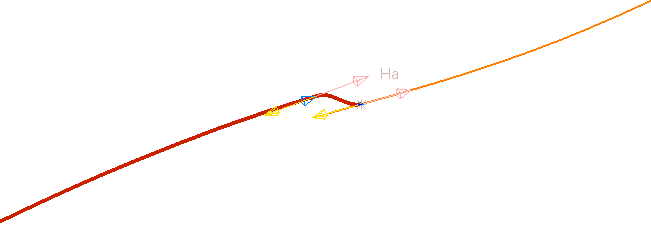

Прим.: Нет необходимости выбирать конец кривой, можно выбрать любую точку на ней. Например, щелчок рядом с на шаге 2 дает:
