В данном примере показано, как обходить прижимы при создании траекторий, не являющихся частью установа, путем определения параметров по умолчанию для поверхностей в диалоговом окне Припуски по умолчанию.
Прим.: При использовании установов можно напрямую привязывать прижимы к установам, в результате чего каждая траектория, создаваемая как часть установа, будет автоматически обходить прижимы.

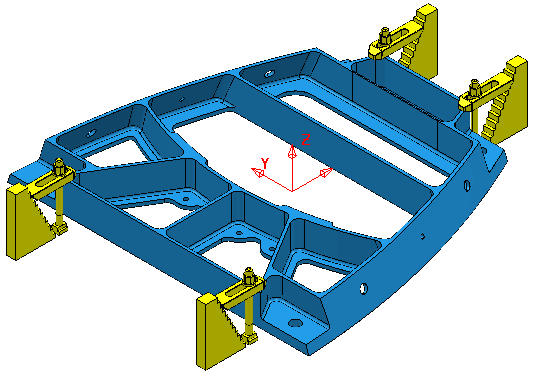

- Выберите все поверхности, образующие прижимы.
- Выберите вкладку Главная > панель Настройка траектории > Припуск, чтобы открыть вкладку По умолчанию диалогового окна Припуски по умолчанию. Параметры, заданные для припусков на вкладке По умолчанию, автоматически применяются ко всем последующим траекториям.
Прим.: Чтобы добавить припуски только к одной траектории, нажмите кнопку Припуск компонента
в диалоговом окне стратегии отдельной траектории. При этом откроется вкладка Поверхности диалогового окна Припуск компонента.
- Выберите набор припусков в верхней части списка:
- В списке Режим обработки выберите Столкновения.

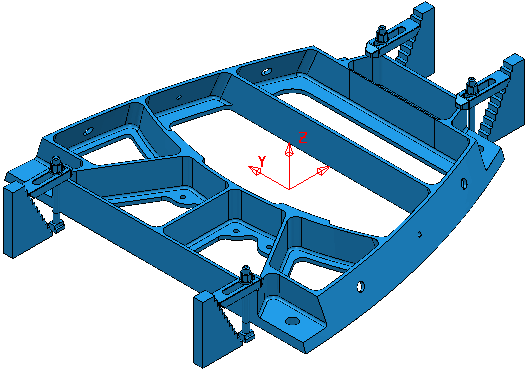

- Нажмите кнопку Получить компоненты
.
Прим.: Чтобы использовать эту процедуру для получения поверхностей, необходимо определить их как слои, а не как прижимы. - Нажмите Применить.

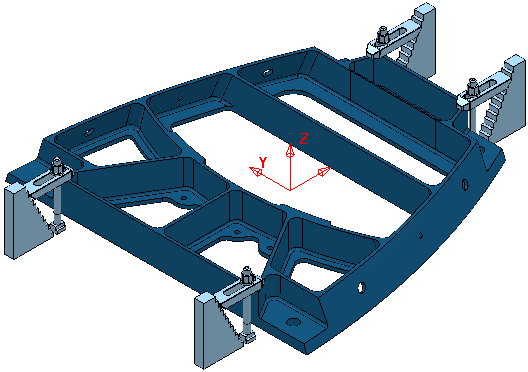

- Чтобы сформировать визуальное представление результатов, выберите вкладку Вид > панель Внешний вид > Закраска > Режим обработки по умолчанию.
Все траектории, созданные для этой детали, обходят прижимы. Прижимы обнаружены и не обработаны.
