Задание процессов глубокого сверления и нарезки резьбы на основе размера отверстия

Создайте процессы Глубокое сверление и Нарезка резьбы для 4.5-дюймового резьбового отверстия:

1. В диалоге Методы сверления нажмите на кнопку Добавить процесс, чтобы создать новый процесс, и назовите его 4.5 inch Tap.
   1. В разделе Выбор выберите Выбрать по - Диаметр. Это активирует поля Минимальный и Максимальный диаметр.
   2. Введите Минимальный диаметр - 4.49.
   3. Введите Максимальный диаметр - 4.51.
   4. Нажмите на кнопку Добавить стратегию, чтобы открыть диалог Стратегия сверления.
2. В диалоге Стратегия сверления:
   1. Выберите Тип цикла - Глубокое сверление.
   2. Выберите Верх задается как - Верх отверстия.
   3. Выберите Операцию - Глухое отверстие.
   4. Введите Шаг врезания - 0.02.
   5. Введите Радиальный припуск — 0,02.
   6. Введите Осевой припуск  —0,2.
   7. Нажмите Закрыть и выйдите из диалога Стратегия сверления.
3. Нажмите на кнопку Добавить стратегию в диалоге Методы сверления, чтобы открыть диалог Стратегия сверления.
4. В диалоге Стратегия сверления:
   1. Выберите Тип цикла - Нарезка резьбы.
   2. Выберите Верх задается как - Верх отверстия.
   3. Выберите Операцию - Глухое отверстие.
   4. Введите Шаг - 0.2.
   5. Нажмите Закрыть и выйдите из диалога Стратегия сверления.

Теперь создайте процессы Глубокое сверление и Нарезка резьбы для 1.5-дюймового резьбового отверстия:

1. В диалоге Методы сверления нажмите на кнопку Добавить процесс, чтобы создать новый процесс, и назовите его 1.75 inch Tap.
   1. В разделе Выбор выберите Выбрать по - Диаметр. Это активирует поля Минимальный и Максимальный диаметр.
   2. Введите Минимальный диаметр - 1.74.
   3. Введите Максимальный диаметр - 1.76.
2. Нажмите на кнопку Добавить стратегию в диалоге Методы сверления, чтобы открыть диалог Стратегия сверления.
3. В диалоге Стратегия сверления:
   1. Выберите Тип цикла - Глубокое сверление.
   2. Выберите Верх задается как - Верх отверстия.
   3. Выберите Операция - Центровка.
   4. Введите Шаг врезания - 0.02.
   5. Введите Радиальный припуск — 0,02.
   6. Введите Осевой припуск  —0,2.
   7. Нажмите Закрыть и выйдите из диалога Стратегия сверления.
4. Нажмите на кнопку Добавить стратегию в диалоге Методы сверления, чтобы открыть диалог Стратегия сверления.
5. В диалоге Стратегия сверления:
   1. Выберите Тип цикла - Нарезка резьбы.
   2. Выберите Верх задается как - Верх отверстия.
   3. Выберите Операцию - Глухое отверстие.
   4. Введите Шаг - 0.1.
   5. Нажмите Закрыть и выйдите из диалога Стратегия сверления.

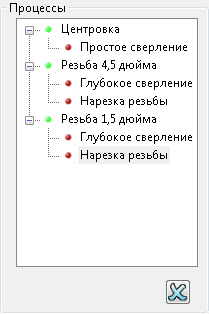

Вы создали Метод сверления с процессами для сверления и нарезки резьбы для двух размеров отверстий на модели. Чтобы просмотреть их, разверните Процессы в диалоге Методы сверления.
