Встраиваемые компоненты (например клапаны и патрубки) размещаются на линиях трубопровода.

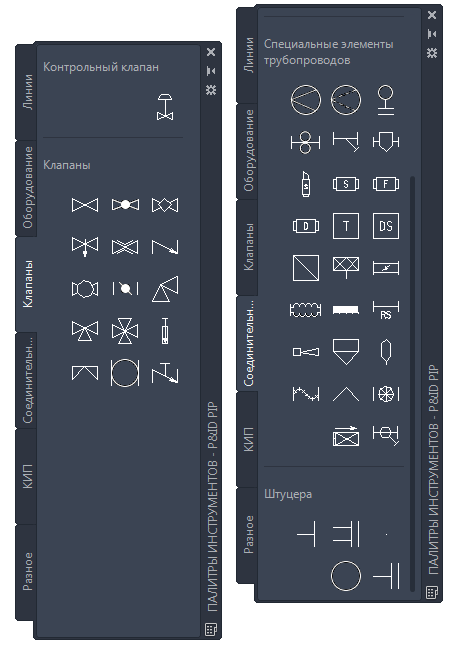

Если вы разместите встраиваемые компоненты из инструментальной палитры, можно будет использовать точки прикрепления для размещения их точно на линии.
Можно изменить позицию компонента с помощью ручек. Встраиваемые компоненты перемещаются при перемещении линий, к которым они подсоединены.
Если изменить размер линии трубопровода, прикрепленной к патрубку, то отображение патрубка автоматически переориентируется: больший его размер будет прикреплен к линии большего диаметра, а меньший — к линии меньшего диаметра.
Например, если изменить размеры труб здесь,
патрубок изменяет свое положение:
Для встраиваемых компонентов (например, клапанов или линейных КИП) может понадобиться отобразить тип концевого соединения или его состояние (открытое или закрытое).
Когда концевые соединения заданы, обозначение автоматически отражает изменение в концевом соединении. Задайте состояния концевых соединений следующим образом.
| Состояния концевых соединений | Графическое отображение |
|---|---|
| С фланцами |
|
| Сварное соединение с муфтой |
|
| Сварное |
|
| Не задано (по умолчанию) |
|
Если инструментальная палитра содержит обозначение открытого или закрытого состояния, это обозначение автоматически обновится по мере внесения изменений. В противном случае открытое или закрытое состояние отражается в палитре "Свойства". Открытые или закрытые состояния можно задать следующим образом.
| Открытые или закрытые состояния | Настройка палитры свойств |
|---|---|
| Нормально разомкнутое (по умолчанию). Жидкость может перетекать без необходимости открытия клапана вручную. Всегда можно задать как замкнутое. | НЕТ |
| Нормально замкнутое. Перетекание жидкости невозможно. Всегда можно сделать разомкнутым, но его необходимо задавать вручную. | ЧПУ |
| Блокирование открытия | БО |
| Блокирование закрытия | БЗ |
| Опломбировано в открытом состоянии | ООС |
| Опломбировано в закрытом состоянии | ОЗС |
Если задано любое из этих состояний и необходима подстановка значения (например, если требуется изменить фланцевую задвижку фланцевым поплавковым клапаном), то заменяющий клапан сохраняет концевое соединение и состояние открытия-закрытия предыдущего клапана.
