Можно определить стыковое соединение балки с балкой или колонны с колонной.

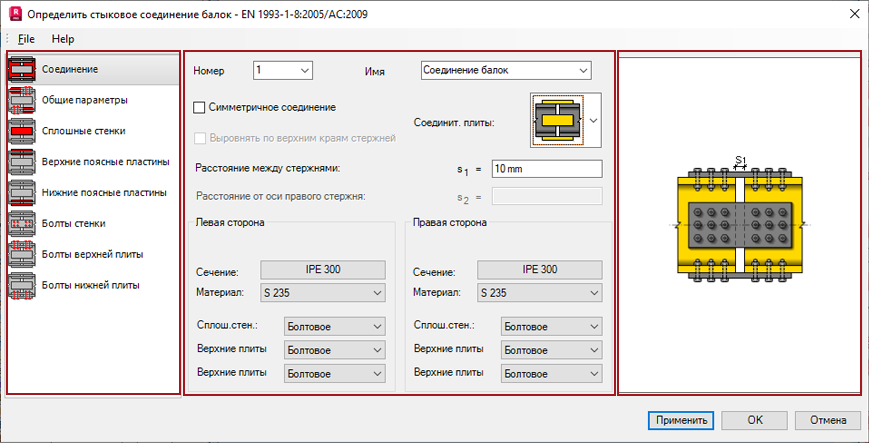

Диалоговое окно "Стыковое соединение" разделено на три основные раздела.
- В разделе слева расположен список типовых или определенных компонентов, которые можно использовать для определения стыкового соединения.
- Параметры в группе Соединение позволяют выбрать тип пластины и указать, является ли это соединение симметричным.
- В группе Общие параметры можно выбрать материал пластин, задать свойства болтов и сварных швов.
- В разделе Сплошные стенки можно изменить геометрические размеры пластин для стержней с пластинами.
- В разделе Поясные пластины можно изменить геометрические размеры пластин для стержней с полками.
- В разделах Болты стенки и Болты поясных пластин можно задать параметры болтов соединения.
- Параметры в группе Сварные швы позволяют задать толщину сварных швов, соединяющих пластины и стержни.
Прим.: Если соединение не симметрично, к этому списку добавляются дополнительные компоненты, такие как правый, левый, верхний и нижний компоненты соединения. - В центральном разделе расположен список параметров для выбранного компонента соединения.
- В разделе справа показан обзор выбранного компонента.
