Внутренние связи

Используйте этот параметр для определения связей и боковых опор для всех анализируемых случаев потери устойчивости (потеря устойчивости при продольном изгибе, поперечная потеря устойчивости и кручение).

Доступ

• Нажмите кнопку в диалоговом окне "Коэффициенты расчетной длины" или в диалоговом окне "Схемы продольной устойчивости".

Элементы диалогового окна

Диалоговое окно разделено на две части:

• В верхней части диалогового окна - определенные позиции связей.
• В нижней части диалогового окна - поля для ввода последовательных координат промежуточных связей.

Есть два способа определения параметров элементов связей для расчетной длины элемента (в обоих направлениях) и расчетной длины элемента в поперечном направлении (отдельно для верхней и нижней полки). В процессе расчета можно просматривать совокупность изгибающих моментов в характерных точках стержня. Параметры, определяющие коэффициенты расчетной длины для сечения элемента между связями.

Доступ к параметрам связей (для анализа устойчивости) возможен при выборе в диалоговом окне "Схемы продольной устойчивости".

Определенные промежуточные связи отображаются в верхней части диалогового окна.

Предоставляется следующая информация:

• Номера узлов
• Номера элементов
• Четко отмеченное начало элемента (начало системы координат).

Кроме того, представлены следующие иконки:

: щелкните этот значок для отображения информации о связях и боковых опорах при изгибе в направлении Y

: щелкните этот значок для отображения информации о связях и боковых опорах при изгибе в направлении Z

- щелкните этот значок для отображения информации о связях и боковых опорах при поперечном изгибе верхней полки

- щелкните этот значок для отображения информации о связях и боковых опорах при поперечном изгибе нижней полки

Если вы выбрали австралийские нормы AS4100, вид также включает в себя значки для связей при потере устойчивости при кручении.

Связи представлены с использованием следующих цветов:

• Связи при потере устойчивости при продольном изгибе Y помечаются зеленым цветом
• Связи при потере устойчивости при продольном изгибе Z помечаются красным цветом
• Связи при потере устойчивости при кручении помечаются синим цветом (доступно только для австралийских норм AS4100)
• Связи на верхней полке отмечены фиолетовым
• Связи на нижней полке отмечены фиолетовым
• Оставшиеся связи - серым цветом.

В нижней части диалогового окна имеется несколько вкладок:

• Потеря устойчивости при продольном изгибе Y
• Потеря устойчивости при продольном изгибе Z
• Потеря устойчивости при кручении синим цветом (доступно только для австралийских норм AS4100)
• Поперечная потеря устойчивости - верхняя полка
• Поперечная потеря устойчивости - нижняя полка

Каждая вкладка содержит аналогичные параметры:

• Определить вручную координаты существующих связей - определяет координаты последовательных точек (позиций связей); эти координаты могут быть заданы как относительные величины (по отношению к длине элемента) либо как реальные (в выбранных единицах длины).
• Добавить автоматически координаты связей:
  • В точках с прилегающими элементами в плоскости изгиба;

    На вкладке Потеря устойчивости при продольном изгибе Y и Z: этот параметр используется, чтобы автоматически распознать точки, в которых анализируемый элемент является смежным с другими элементами в выбранной плоскости изгиба (например, элементы, соприкасающихся в плоскости XZ при изгибе Y).

    На вкладке Поперечная потеря устойчивости - верхняя и нижняя полка: этот параметр используется, чтобы автоматически распознать точки, в которых анализируемый элемент является смежным с другими элементами в любом направлении.

  • Во всех точках, где расположены внутренние узлы - этот параметр используется, чтобы автоматически распознать точки, в которых все внутренние узлы, такие как точки, где анализируемый элемент является смежным с другими элементами или точками, в которых приложены сосредоточенные нагрузки.
  • В точке, где изгибающие моменты равно нулю: этот параметр используется, чтобы автоматически распознать точки, где изменяется знак изгибающего момента (в этих точках момент равен нулю), как указано во многих национальных нормах такие точки можно считать, как точки, в которых элемент защищен от потери устойчивости.
• Коэффициенты расчетной длины компонентов сегмента - определяет значения коэффициентов расчетной длины для сегментов элемента между связями. После выбора иконки, представляющей статические схемы анализируемого элемента, Robot предлагает значения коэффициентов для крайних сегментов. Для промежуточных сегментов всегда предлагается 1,0.
  Параметр используется для автоматического вычисления коэффициента расчетной длины для сегментов элемента между связями на основе анализа жесткости соседних связей проанализированного элемента в соответствующей плоскости изгиба. Значения коэффициентов расчетной длины для последовательных сегментов отображаются в поле под расчетными схемами стержней.

  Прим.: Значок доступен только для норм проектирования стальных конструкций проектирования на вкладке "Потеря устойчивости при продольном изгибе Y и Z". Для активации включите параметр Автоматическое обнаружение связей: в точках где есть смежные элементы (флажки с остальных параметров должны быть сняты).

  Используйте опции Связная или Несвязная конструкция, чтобы указать, как рама защищена от потери устойчивости.

• Просмотр обнаружения связей
  Прим.: Этот параметр доступен, если выбран любой из вариантов "Автоматическое добавление координат связей".

  Предлагаемые для выбранного элемента координаты связей отображаются в недоступном поле, в нижней части диалогового окна. Нажмите кнопку <<, чтобы переместить эти координаты в поле для определения координат связей вручную. Нажатие << удаляет все флажки для автоматического определения координат связей, что позволяет избежать дублирования координат, определенных вручную и автоматически.

  Используйте опцию Для элемента № для выбора элемента конструкции, для которого отображаются связи. Если выбран параметр "Автоматическое добавление координат связей: в точках, где изгибающие моменты равны нулю", можно также выбрать конфигурацию нагрузок с помощью параметра Для нагружения.

Например, в диалоговом окне "Внутренние связи" можно для жестко закрепленного стержня ввести три дополнительных связи, относительные координаты которых равны соответственно 0,2хL, 0,5хL, 0,75хL. Веденные связи делят стержень на четыре составляющих сегмента. Robot предлагает следующие коэффициенты приведенной длины для сегментов стержня: 0.7 (для стержня с одним жестко заделанным и с другим шарнирно закрепленным концами), 1.0 ( для стержня с шарнирами на обоих концах), 1.0 и 0.7.

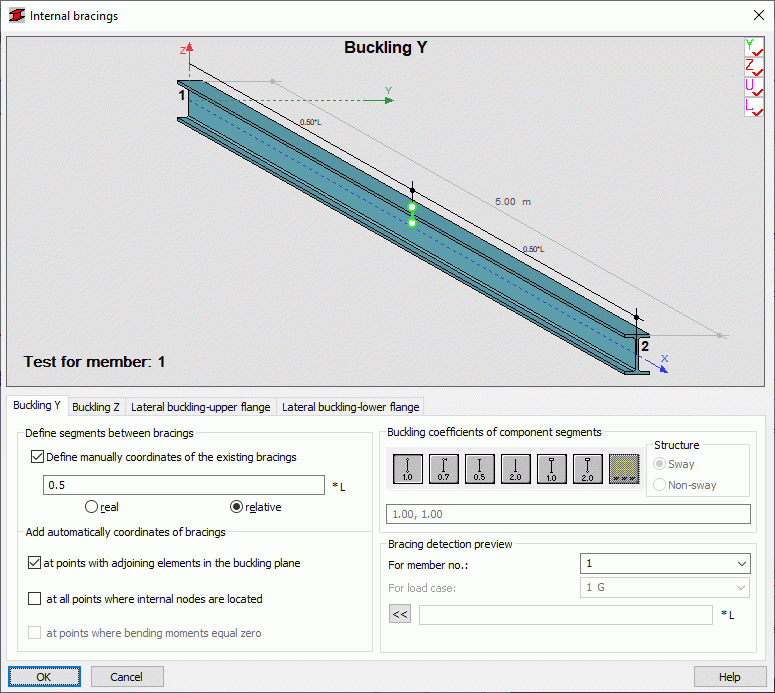

На изображении представлено диалоговое окно "Внутренние связи", которое содержит совместно использованные ручные и автоматические параметры для определения связей при продольном изгибе Y. Связь 0,5 x L определена вручную, а связи 0,25 x L и 0,75 x L предложены автоматически на основе анализа смежных элементов в плоскости изгиба XZ.
