Использование тепловых свойств, заданных типами схем

Типы схемы определяют тепловые свойства элементов здания во время схемотехнического проектирования.

Для последующих расчетов энергопотребления используются соответствующие тепловые свойства, которые содержат больше информации, чем используемые по умолчанию концептуальные типы.

Можно выбрать конкретные категории элементов, к которым будут применены типы схем. Для всех категорий элементов, не переопределенных типом схемы, будут использоваться концептуальные типы по умолчанию. Если включен параметр «Подробные элементы», типы схем (и концептуальные типы) будут переопределены тепловыми свойствами на основе материалов (если таковые заданы).

Прим.: Для дверей при расчете используются тепловые свойства деревянной двери R2, даже если в диалоговом окне «Типы схем» выбран другой тип двери. Внутренние двери моделируются как внутренние стены (не открываются). По умолчанию им назначается концептуальный тип для внутренних стен.

Использование тепловых свойств, заданных типами схем

1. Выберите вкладку «Анализ»панель «Оптимизация энергопотребления» («Параметры энергопотребления»).
2. В диалоговом окне «Параметры энергопотребления» в разделе Другие параметры нажмите кнопку Редактировать.
3. В диалоговом окне «Дополнительные параметры энергопотребления» в разделе Типы схемвыберите столбец Значение и нажмите кнопку .

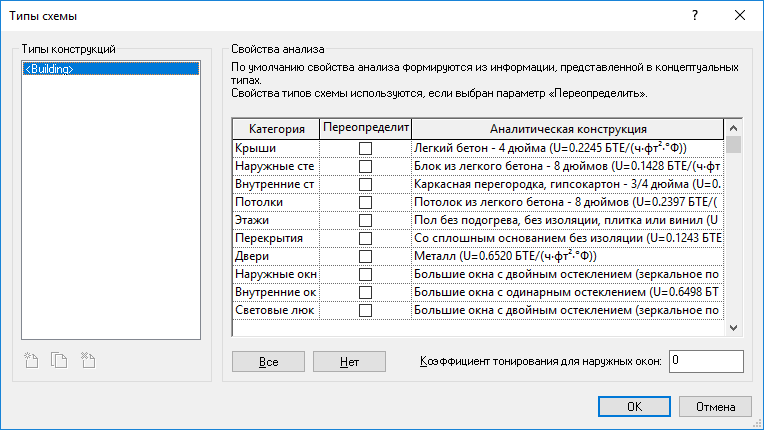

   Откроется диалоговое окно «Типы схем», отображающее список категорий элементов со снятым флажком «Переопределить» для всех категорий.


4. В диалоговом окне «Типы схем» выполните следующие операции:
   1. Для категории, к которой нужно применить тепловые свойства, заданные типами схем, установите флажок Переопределить. В столбце Аналитическая конструкция выберите необходимую конструкцию из раскрывающегося списка.
      Прим.: Чтобы установить флажок Переопределить для всех категорий, нажмите кнопку Все. Чтобы отменить это действие, нажмите кнопку Нет.
   2. Чтобы продолжить применение тепловых свойств, заданных концептуальными типами для некоторых категорий, снимите флажок «Переопределить».
   3. Нажмите "ОК".

При следующем расчете энергопотребления к таким категориям элементов будут применяться тепловые свойства для указанных типов схем (аналитических конструкций).

Чтобы получить допущения для типов схемы, загрузите этот файл.
