Получение и передача координат посредством свойств связанного экземпляра

При использовании общих координат для размещения связанных моделей в главной модели можно использовать свойства связанной модели для получения или публикации (передачи) координат из одной модели в другую.

Процедура предполагает наличие экземпляра связанной модели в главной модели; их координаты не являются общими.

1. В главной модели выберите экземпляр связанной модели.

   На палитре свойств для параметра Общая площадка задано значение Не общедоступная, что указывает на то, что в связанном экземпляре и главной модели не используются общие координаты.

2. Нажмите кнопку Не общедоступная.

   Появится диалоговое окно «Создание общих координат», в котором необходимо согласовать координаты для главной или связанной модели. Согласование выполняется только один раз.

3. Выберите «Получить» или «Передать».

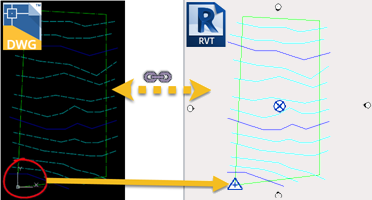

   • «Получить»: координаты связанной модели передаются в главную модель. Вместо координат главной модели используются координаты связанной модели.

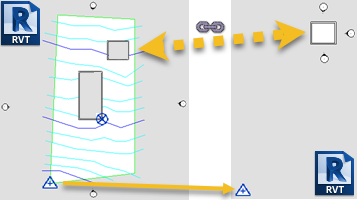

   • «Передать»: координаты главной модели передаются в связанную модель. Вместо координат связанной модели используются координаты главной модели. При публикации координат можно видеть, что точка съемки из связанной модели перемещается, указывая на то, что координаты связанной и главной моделей выровнены.

Прим.: При совместной работе в облаке невозможно опубликовать общие координаты в связанной модели. При этом можно извлечь общие координаты из связанных моделей, тем самым изменив активные позиции в текущей модели. См. раздел Получение общих координат при использовании Revit Cloud Worksharing.
4. Размещение связанной модели в главной модели сохраняется как позиция, имя которой содержится в связанной модели. При необходимости можно изменить имя позиции, нажав «Изменить» и выбрав имя в диалоговом окне «Выбор позиции».
5. Нажмите «Согласовать» для сохранения изменений.
6. Нажмите «ОК» для выхода из диалогового окна «Свойства элемента».

Прим.: Инструменты «Получить координаты» и «Передать координаты» нельзя использовать для получения или передачи координат из модели с несколькими позициями. Для этого следует воспользоваться свойствами связанной модели.
