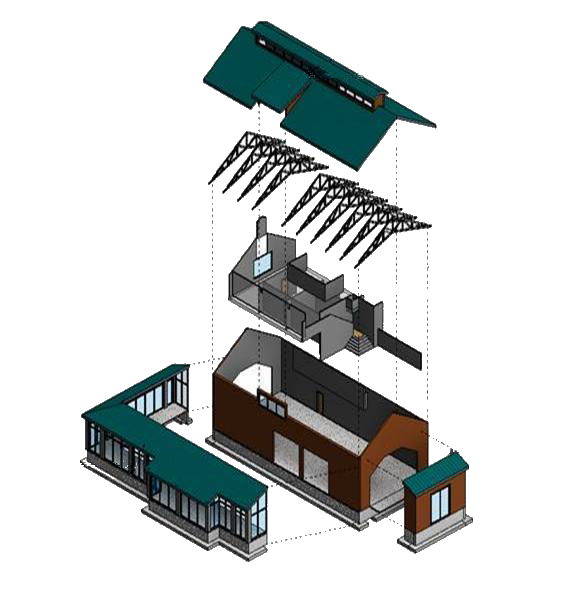

Создание выборочно разнесенных видов модели позволяет увидеть, как части соединяются друг с другом.
Видеоролик: «Работа с перемещенными видами»
|
|

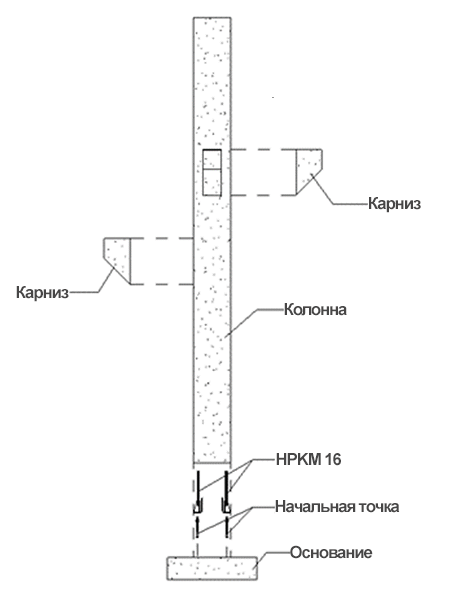

В 2D-видах, 3D-видах и видах в перспективе элементы модели можно перемещать с помощью инструмента
(«Переместить элементы»). Этот инструмент используется для создания наборов смещения и их передвижения вдоль осей X, Y и Z на заданное расстояние от модели. Затем можно нарисовать траектории, соединяющие эти элементы с местоположением их исходной модели.
(«Переместить элементы»). Этот инструмент используется для создания наборов смещения и их передвижения вдоль осей X, Y и Z на заданное расстояние от модели. Затем можно нарисовать траектории, соединяющие эти элементы с местоположением их исходной модели.
Прим.: 2D-элементы (например, марки, аннотации и размеры) не поддерживают перемещение. К смещенным элементам на 2D- или 3D-видах можно добавлять марки. Опорные элементы размеров для смещенных элементов недоступны.
Набор смещения — это выбранный элемент или несколько элементов, которые используются инструментом "Переместить элементы" для создания смещенного вида (похож на разнесенный вид). Особенности наборов смещения:
- перемещаются путем перетаскивания вдоль осей X, Y и Z
- для добавления и удаления элементов требуется редактирование
- изменение ориентации выполняется с помощью ViewCube

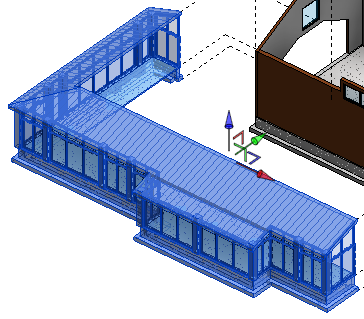

Набор смещения может состоять из одного или нескольких элементов и имеет один набор элементов управления, который используется для размещения на виде. Набор смещения на следующем рисунке содержит несколько элементов ("Фундамент несущей конструкции", "Базовая крыша", "Витраж: витрина", "Сетки" и "Системная панель: с остеклением").
