При выборе элемента базы данных производителя на палитре «Элементы базы данных производителя MEP», на вкладке «Изменить | Разместить элемент базы данных производителя» становятся доступны параметры размещения детали.
Редактировать элемент: отображение диалогового окна «Редактирование элемента», в котором можно изменить параметры для размеров и соединителей.
Повернуть элемент: поворот элемента вокруг соединителя. Можно также нажать клавишу пробела. При размещении фитинга, например тройника или отвода, удерживая нажатой клавишу SHIFT, нажмите клавишу пробела, чтобы изменить ориентацию фитинга. Чтобы повернуть деталь на вертикальном виде, удерживайте клавишу CTRL и нажмите клавишу пробела.
Прим.: Прямоугольные фитинги можно поворачивать на 90 градусов, а круглые — на 45 градусов.
Переключить соединитель: к курсору во время размещения прикрепляется один или другой открытый соединитель.
Совет: Кроме того, можно нажать клавишу «стрелка вверх».
Вставить элемент: размещение тройника, клапана, демпфера или встроенного оборудования на прямом сегменте воздуховода имеющейся ветви.

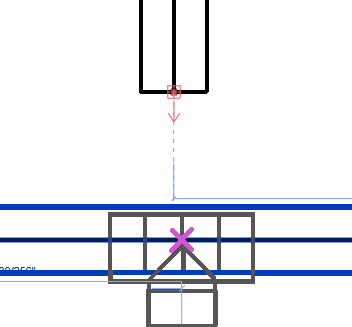

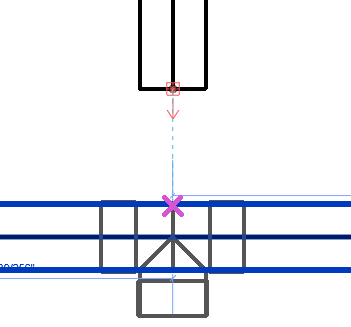

Совет: Элемент базы данных производителя, например тройник, можно вставить на прямом участке, привязав его к линии отслеживания пересекающей ветви. Чтобы привязать деталь к пересечению, щелкните ребро прямого участка, а не его осевую линию. При привязке к ребру прямого участка деталь располагается по линии отслеживания. При привязке к осевой линии деталь привязывается к сетке шаговой привязки, а не к линии отслеживания, из-за чего может возникнуть небольшое расхождение. Подробную информацию о поведении привязки в Revit см. в разделе Привязки.Выполните привязку к ребру детали (щелчком мыши), как показано на рисунке ниже (выполняется привязка к линии отслеживания): Не осуществляйте привязку к осевой линии детали (щелчком мыши), как показано на рисунке ниже (выполняется привязка к сетке шаговой привязки):
Подсоединить как врезку: размещение фитинга воздуховода в качестве врезки на воздуховоде прямоугольного сечения или на плоской части воздуховода овального сечения. Фитинг можно повернуть вокруг воздуховода во время или после его размещения.
Интеллектуальная привязка: доступна интеллектуальная привязка, улучшающая прицел привязки на соединителях. С помощью интеллектуальной привязки можно упростить операцию по соединению элементов. Ее можно отключить, если требуется разместить элементы путем обычной привязки.
- Инструменты создания уклона для трубопроводов: определяет параметры для трубопроводов из базы данных производителя, которые на чертеже расположены с уклоном. См. раздел Инструменты создания уклона для трубопроводов из базы данных производителя MEP.
Показать подсказки: отображение подсказок в области рисования при размещении элемента. Можно также ввести команду «HT».
