Создание семейства одноконтурных соединителей

Подробности о моделировании семейства одноконтурных соединителей для сплошных стен.

Семейство одноконтурных соединителей может использоваться в многоконтурных семействах. На этом примере показано метрическое семейство, однако аналогичным образом можно создать его версию в британских единицах измерения.

1. Создайте новое семейство, используя шаблон Metric Generic Model.rft («Метрическая система, типовая модель»).
2. Откройте вид переднего фасада.
3. На палитре свойств в разделе «Другое» выберите «Общие».
4. Выберите вкладку «Создать» панель «Формы» («Сдвиг»).
5. Выберите вкладку «Изменить | Сдвиг»панель «Сдвиг» («Эскиз траектории»).
6. Постройте эскиз траектории контура, используя две линии и дугу с центром на вертикальной опорной плоскости. Контур, проекция которого выходит за пределы стены, должен быть расположен над горизонтальной опорной плоскостью. Концы внутри стены простираются ниже горизонтальной опорной плоскости.

7. Выберите вкладку «Создать» панель «Свойства» («Типоразмеры в семействе»).
Прим.: Вкладка «Создать» доступна только при работе в редакторе семейств.
8. Добавьте следующие свойства типа с соответствующими значениями в диалоговом окне «Типоразмеры в семействе».
   • Длина
   • Ширина
9. Добавьте следующее свойство типа и его формулу.
   • Половина ширины: ширина / 2
10. Нажмите кнопку «ОК», чтобы закрыть диалоговое окно «Типоразмеры в семействе».
11. Выберите вкладку «Аннотации»панель «Размеры» («Параллельные»).

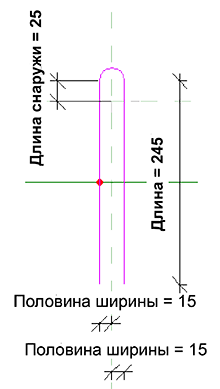

12. Создайте следующие размеры и задайте для них метки.

13. Выберите вкладку «Изменить | Сдвиг» «Эскиз траектории» панель «Режим» («Готово»).
14. Выберите траекторию сдвига.
15. Выберите вкладку «Изменить | Сдвиг» «Траектория сдвига» («Выбор профиля»).
16. Выберите вкладку «Изменить | Сдвиг» «Траектория сдвига» («Редактирование профиля»).
17. Выберите вид этажа в плане на базовом уровне и нажмите кнопку «Открыть вид».
18. Выберите вкладку «Изменить | Сдвиг» «Построить траекторию» («Окружность»).
19. Нарисуйте окружность для контура.

20. Выберите вкладку «Создать» панель «Свойства» («Типоразмеры в семействе»).
21. В диалоговом окне «Типоразмеры в семействе» добавьте свойство типа под названием «Диаметр» с подходящим значением диаметра контура.
22. Нажмите "ОК".
23. Перейдите на вкладку «Аннотации»панель «Размеры» («Диаметр»).
24. Разместите размер диаметра и задайте для него метку с помощью параметра «Размер».

25. Выберите вкладку «Изменить | Сдвиг» «Редактировать профиль» панель «Режим» («Готово»).
26. Выберите вкладку «Изменить | Сдвиг» панель «Режим» («Готово»).
27. Выберите вкладку «Создать» панель «Свойства» («Типоразмеры в семействе»).
28. Создайте типоразмеры в семействе для контура.
29. Нажмите кнопку «ОК», чтобы закрыть диалоговое окно «Типоразмеры в семействе».
30. Сохраните семейство.

    Семейство контурных соединителей готово к сохранению среди семейств многоконтурных соединителей.
