Независимые от эскиза балки в сборных конструкциях перекрытий с балками

Вручную добавьте решетчатые балки в сборки перекрытий с балками.

Вставка независимых решетчатых балок

1. Выберите вкладку «Конструкция» вкладку «Рабочая плоскость» (Задать).
2. В диалоговом окне «Рабочая плоскость» нажмите «Выбрать плоскость», а затем «ОК».

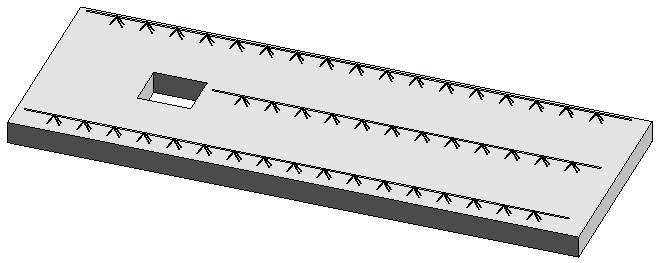

3. Выберите нижнюю грань сборки перекрытия с балками, чтобы задать рабочую плоскость.
4. Щелкните вкладку «Конструкция» вкладку «Модель» раскрывающийся список «Компонент» (Разместить компонент).
5. В списке «Выбор типа» в верхней части палитры свойств выберите «Перекрытие с балками — решетчатая балка».

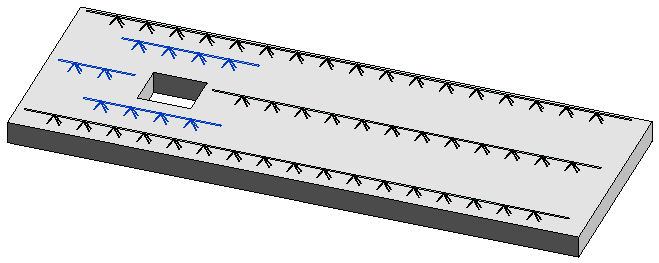

6. Чтобы добавить дополнительные балки на эскиз перекрытия с балками, щелкните начальную и конечную точку.

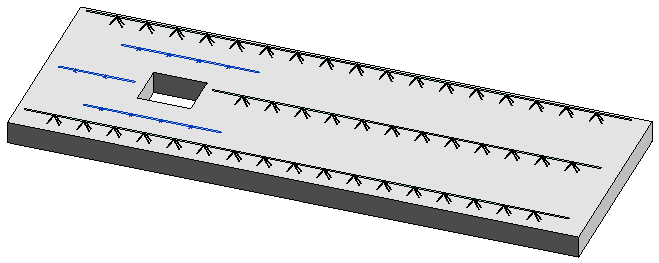

7. На палитре свойств в разделе «Зависимости» настройте параметр «Смещение» в соответствии со значениями смещения исходных балок в сборке балочного моста (если необходимо).


Если балки создаются в эскизе сборок перекрытий с балками именно таким образом, то они не зависят от правил армирования, заданных для сборки. При изменении или удалении конфигурации армирования сборки балочного моста эти независимые балки остаются в местах исходного размещения.

Совет: Используйте инструмент (Монтажные детали) для замены отсутствующих ферм арматурных стержней, которые могли быть утеряны в редактируемых сборках.
