Определения типа сборного армирования по площади для перекрытий

Укажите типы армирования по площади для сборных плит перекрытия.

Нажмите кнопку "Редактировать" для любого типа армирования по площади "Тип армирования по площади", приведенного в диалоговом окне "Конфигурация" на странице "Тип армирования" в соответствующем списке. В появившемся диалоговом окне отображается имя типа армирования перекрытия.

Слои сборного армирования по площади

Вкладки этого диалогового окна соответствуют слоям типа армирования по площади для сплошных плит и перекрытий с балками.

• Нажмите , чтобы удалить текущий активный слой из типа.
• Нажмите , чтобы добавить новый слой в тип.

Имя	Описание
Тип армирования	Определение типа слоя армирования. «Стальные балки», «Сетка» или «Ферма» (только для балочной плиты). Специальные параметры слоя отображены ниже.
Положение	Определение расположения слоя. «Верх» или «Низ».
Смещение защитного слоя	Определение смещения армирования относительно защитного слоя арматуры основы.

Параметры слоя стальной балки

Имя	Описание
Преобразовать в пользовательскую арматурную сетку	Создание Пользовательской арматурной сетки с учетом входных данных и проверки правил технологичности строительства. Прим.: Пользовательская арматурная сетка будет создаваться независимо от соответствия правилам технологичности строительства, однако в случае несоответствия будет отображаться предупреждение.
Площадь арматурного стержня внутри
Тип арм. стержня	Определение стандартного типоразмера для внутреннего арматурного стержня.
Количество	Доступно только при выборе. Размещение определенного количества внутренних арматурных стержней для заполнения основы.
Расстояние	Доступно только при выборе. Размещение внутренних арматурных стержней на определенном расстоянии друг от друга для заполнения основы.
Макс. Расстояние	Доступно только при выборе. Размещение внутренних арматурных стержней на максимальном расстоянии друг от друга для заполнения основы в соответствии с расстоянием между первым и последним стержнями.
Направл. стержня	«Поперечный» или «Продольный». Определение ориентации внутреннего арматурного стержня в основе.
Смещение распределения в начале	Определение смещения от первого внутреннего арматурного стержня до поверхности основы.
Смещение распределения в конце	Определение смещения от последнего внутреннего арматурного стержня до поверхности основы.
Смещение длины стержня в начале	Определение смещения от начала внутреннего арматурного стержня до поверхности основы.
Смещение длины стержня в конце	Определение смещения от конца внутреннего арматурного стержня до поверхности основы.
Площадь арматурного стержня снаружи
Тип арм. стержня	Определение стандартного типоразмера для внешнего арматурного стержня.
Количество	Доступно только при выборе. Размещение определенного количества внешних арматурных стержней для заполнения основы.
Расстояние	Доступно только при выборе. Размещение внешних арматурных стержней на определенном расстоянии друг от друга для заполнения основы.
Макс. Расстояние	Доступно только при выборе. Размещение внешних арматурных стержней на максимальном расстоянии друг от друга для заполнения основы в соответствии с расстоянием между первым и последним стержнями.
Направл. стержня	«Поперечный» или «Продольный». Определение ориентации внешнего арматурного стержня в основе.
Смещение длины стержня в начале	Определение смещения от начала внешнего арматурного стержня до поверхности основы.
Смещение длины стержня в конце	Определение смещения от конца внешнего арматурного стержня до поверхности основы.
Смещение распределения в начале	Определение смещения от первого внешнего арматурного стержня до поверхности основы.
Смещение распределения в конце	Определение смещения от последнего внешнего арматурного стержня до поверхности основы.

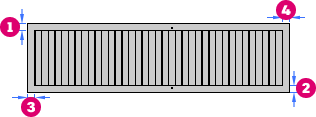

Параметры слоев сетки

Имя	Описание
Тип арматурной сетки	Определение стандартного типоразмера сетки.
Начало продольного смещения	Определение смещения от начала продольного арматурного стержня до поверхности основы.
Конец продольного смещения	Определение смещения от конца продольных стержней до поверхности основы.
Начало поперечного смещения	Определение смещения от начала поперечного арматурного стержня до поверхности основы.
Конец поперечного смещения	Определение смещения от конца поперечного арматурного стержня до поверхности основы.

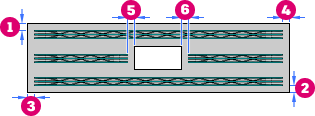

Параметры слоев фермы (только для перекрытия с балками, доступно в предстоящем выпуске расширения Structural Precast Extension для Revit 2019)

Прим.: Если в сборку перекрытия с балками включено армирование, то фермы будут размещены поверх поперечного слоя арматурного профиля. В противном случае арматурная ферма размещается на нижней грани и примыкает к защитному слою основы.

Имя	Описание
Семейство	Определение семейства арматурной фермы.
Тип семейства	Определение типоразмера семейства арматурной фермы.
Количество	Доступно только при выборе. Размещение определенного количества арматурных ферм для заполнения основы.
Расстояние	Доступно только при выборе. Размещение арматурной фермы на определенном расстоянии друг от друга для заполнения основы.
Макс. Расстояние	Доступно только при выборе. Размещение арматурной фермы на максимальном расстоянии друг от друга для заполнения основы в соответствии с расстоянием между первой и последней фермами.
Направл. стержня	«Горизонтально» или «Вертикально». Определение ориентации арматурной фермы в основе.
Смещение распределения в начале	Определение смещения от первого экземпляра арматурной фермы до поверхности основы.
Смещение распределения в конце	Определение смещения от последнего экземпляра арматурной фермы до поверхности основы.
Начало смещения длины	Определение смещения от начала арматурной фермы до поверхности основы.
Начало смещения длины	Определение смещения от конца арматурной фермы до поверхности основы.
Начальное смещение от проема	Задает смещение арматурной фермы в месте, где она начинается от проема.
Смещение от проема в конце	Задает смещение арматурной фермы в месте, где она начинается от проема.
Игнорировать проемы	При выборе данного параметра арматурная ферма будет проходить через пересекающиеся проемы.
