马达空间扭曲

“马达”空间扭曲的工作方式类似于推力,但前者对受影响的粒子或对象应用的是转动扭矩而不是定向力。马达图标的位置和方向都会对围绕其旋转的粒子产生影响。

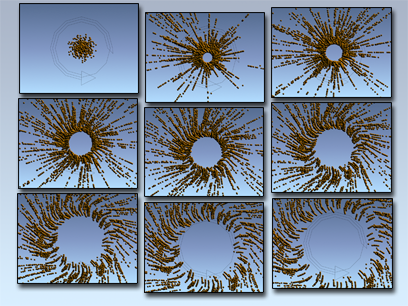

马达驱散云状粒子

马达视口图标(左侧有粒子系统)

过程

要创建“马达”空间扭曲,请执行以下操作:

  1. “创建”面板上,单击 (空间扭曲)。从列表中选择“力”,然后在“对象类型”卷展栏上单击“马达”。
  2. 在视口中单击并拖动鼠标,定义其大小。

    马达扭曲显示为一个带有箭头的长方体形状的图标,该箭头指向扭矩的方向。

界面

“计时”组

开始时间/结束时间
空间扭曲效果开始和结束时所在的帧编号。因为应用马达的对象是随着时间发生移动,所以不会创建关键帧。

“强度控制”组

基本扭矩
空间扭曲施加的力的量。
N-m/Lb-ft/Lb-in
使用扭矩的世界通用度量,指定“基本扭矩”设置的度量单位。N-m 代表牛顿米,Lb-ft 代表磅力英尺,Lb-in 代表磅力英寸。
启用反馈
打开该选项时,力会根据受影响粒子相对于指定“目标速度”的速度而变化。关闭该选项时,不管受影响对象的速度如何,力保持不变。
可逆
打开该选项时,如果对象的速度超出了“目标速度”设置,力会发生逆转。仅在打开“启用反馈”选项时可用。
目标转速
指定反馈生效前的最大转数。以每帧经过的单位数来指定速度。仅在打开“启用反馈”选项时可用。
RPH/RPM/RPS
以每小时、每分钟或每秒的转数指定“目标转速”的度量单位。仅在打开“启用反馈”选项时可用。
增益
指定以何种速度调整力以达到目标速度。如果设置为 100%,校正会立即进行。如果设置较低的值,发生的响应会越来越慢、越来越“散”。仅在打开“启用反馈”选项时可用。
注: 超过 100% 的“增益”设置会导致校正过量,但有时这是必需的,目的是为了克服来自其他系统设置的阻尼,如 IK 阻尼。

“周期变化”组

这些设置通过随机地影响“基本扭矩”值使力发生变化。设置两个波形可以产生一种噪波效果。

启用
打开该选项以启用变化。
周期 1
噪波变化完成整个循环所需的时间。例如,设置 20 表示每 20 帧循环一次。
幅度 1
(用百分比表示的)变化强度。该选项使用的单位类型和“基本扭矩”微调器相同。
相位 1
偏移变化模式。
周期 2
下面两个微调器用来提供额外的变化模式以增加噪波。
幅度 2
(用百分比表示的)二阶波的变化强度。该选项使用的单位类型和“基本扭矩”微调器相同。
相位 2
偏移二阶波的变化模式。

“粒子效果范围”组

将马达效果的范围限制为一个特定的球形体积。

启用
打开该选项时,会将效果范围限制为一个球体,其显示为一个带有 3 个环箍的球体。当粒子靠近球体边界时,效果会加速衰退。
范围
以单位数指定效果范围的半径。

“显示图标”组

图标大小
设置马达图标的大小。该设置仅用于显示目的,而不会改变马达效果。
