创建楼层

在本课程中，您将学习如何创建模型的基本几何体，以及创建将在布尔差集操作中使用的对象阵列，以便在建筑物中部创建一组楼层。

设置课程：

依次单击“文件” > “打开”，导航到 \scenes\modeling\highrise 文件夹，然后打开 building2_start.max。
或者，继续处理在“使用修改器构建建筑模型”教程中完成的场景。

注：如果对话框询问是否要使用场景的单位，请接受场景单位，然后单击“确定”。

创建建筑物楼层：

如果未将“透视”视口最大化，请按 Alt+W 使其最大化。
使用（选择并移动）选择组成建筑模型的三个对象，然后将它们移至地面对象的右侧。
在 “创建”面板上，激活（几何体），然后在“对象类型”卷展栏上，单击以激活“长方体”。

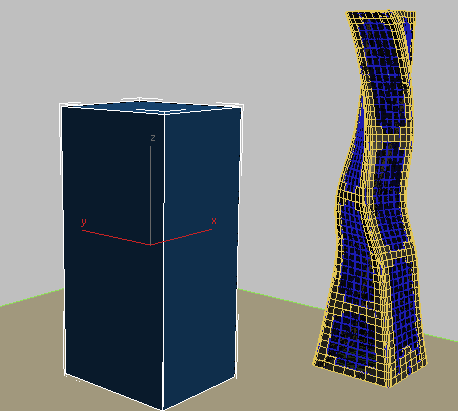

在地面对象的中央，单击并沿对角线拖动以设置长方体的长度和宽度。释放鼠标按钮并向上拖动以设置高度。单击完成长方体建模。
不必担心是否将长方体拖动至精确的长度、宽度或高度。您可以在下一步中设置这些值。
在 “修改”面板 “参数”卷展栏上，将长方体的参数设置如下：
- 长度 = 30.0m
- 宽度 = 30.0m
- 高度 = 200.0m
确保“长度分段”、“宽度分段”和“高度分段”字段都设置为 1（默认值）。

既然已定义建筑物模型的外观，那么现在可以在建筑物中部定义楼层。
按 Alt+W 查看所有四个视口，并在“顶”视口中，单击放大 Box001 对象（刚创建的建筑物对象）的顶部。

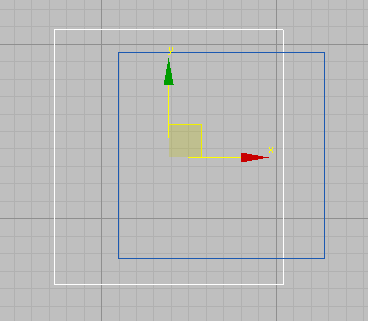

转到 “创建”面板，激活（几何体），然后拖出第二个长方体，以使其三个边比 Box001 对象更大，如下图所示。
长方体对象的高度并不重要。
该对象 (Box002) 可用于定义建筑物的楼层。现在，需将其右边与建筑物对象的右边对齐。
选定 Box002 对象，单击（对齐），然后单击 Box001 对象。

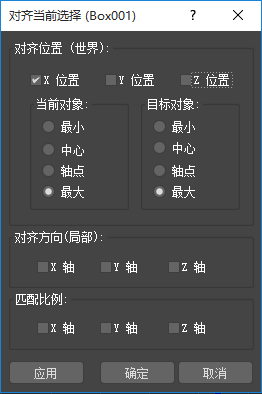

在“对齐当前选择”对话框 “对齐位置”组中，启用“X 位置”，禁用“Y 位置”和“Z 位置”，以便只有两个对象的左右位置设置对齐。
在“当前对象”组中选择“最大”，在“目标对象”中也选择“最大”。（为“当前”和“目标”对象选择“最小”将在左侧对齐两个长方体。）单击“确定”。
然后，需要单击，将 Box002 的对齐边向左移动六米。为此，首先应将坐标显示从绝对值切换到本地值。绝对值以世界空间显示场景，一种适用于场景中所有对象的通用坐标系。世界空间是恒定不变的。本地值使用选定对象的坐标系。
在状态栏上，单击（绝对模式变换输入）以将显示从“绝对模式变换”切换到“偏移模式变换”。

在“偏移模式”中，XYZ 坐标值重置为本地值。最初每个都等于 0。
选择 Box002 对象，然后在 X 坐标显示框中键入 –6 并按 Enter 键。3ds Max 会将长方体向左移动六米。
在 “修改”面板 “参数”卷展栏中，将长方体的高度设置为 3.0m（建筑物标准楼层的标准高度）。
如果希望第一层从 40 米高度处开始，则可在 Z 坐标显示框中键入 40。这将成为组成模型中间部分所有楼层（共 15 层）的第一层。
现在，您要创建稍后将在布尔运算中使用的长方体阵列，以创建当前层之上所有层。
右键单击“透视”视口，按 Alt+W 将其最大化，然后从主菜单中，选择“工具”“阵列”。
提示：在“阵列”对话框 “预览”组中，在调整阵列参数之前启用“预览”按钮。这样，您可以在视口中看到阵列的预览。
在“阵列”对话框 “阵列维度”组中的“1D 计数”字段中，键入 16。

这样可以创建在一维中展开的 16 个对象的阵列。您希望垂直构建阵列。
在“阵列变换世界坐标”组 “增量”列中，转到“移动”行，找到 Z 轴微调器并键入 6.0。
在阵列中的每个对象之间插入六米 Z 空间距离。这对应于要在建筑物各楼层之间设定的高度差。
在“对象类型”组中，选择“副本”。使用“副本”而非“实例”，因为其中一个阵列对象将重新调整至相对于其他对象不同的高度。

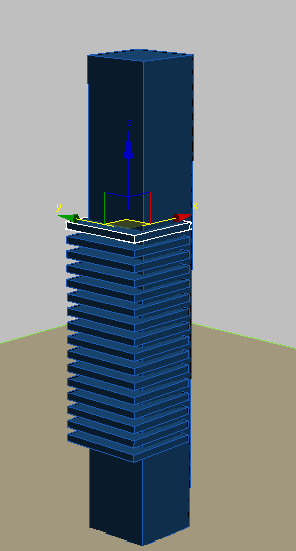

单击“确定”以创建阵列。

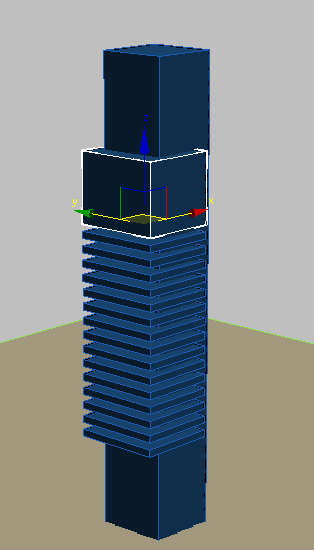

顶部阵列对象已选定，可供编辑。在“参数”卷展栏中，将“高度”设置为 30.0m。在下一课中，您可以使用该长方体创建建筑物顶部分段中的间距。
