添加柱形元素

本课程中，将学习如何创建两个柱形对象，使用多边形编辑设置其形状，然后使用布尔并集操作将它们添加到建筑物对象中。

设置课程：

更改高层建筑中上部间距的大小：

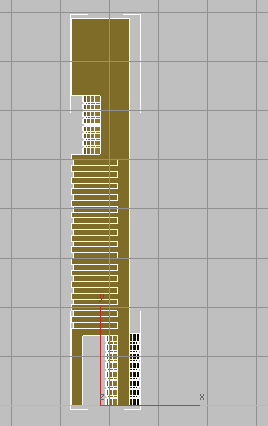

最大化“透视”视口并放大到建筑物上部截面的间距，如图所示。

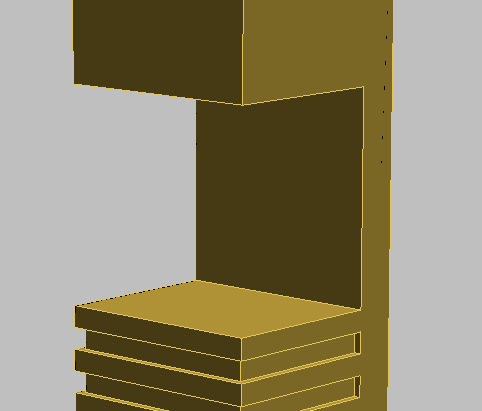

需使建筑物对象的背面置于结构的中部。为此，需要编辑用于使背面突出的操作对象。
选择建筑物对象，并在 “修改”面板 “参数”卷展栏 “显示”组中，选择“操作对象”。

这样会显示所有用于修改建筑物对象的长方体或操作对象。

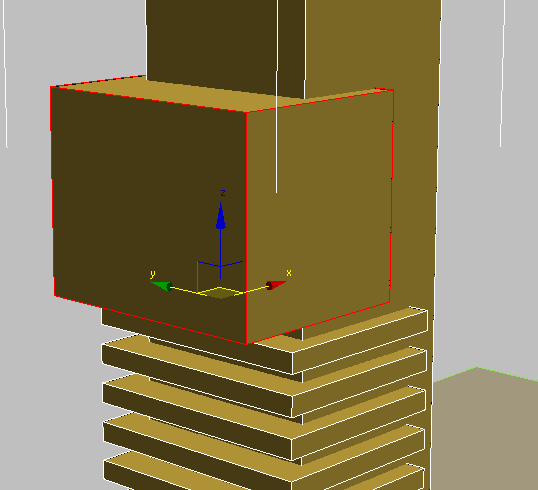

在“参数”卷展栏的操作对象列表中，单击以高亮显示条目“1: Subtr - Box17”，然后激活（选择并移动）。
名为 Box17 的长方体（在 building2_tower_contour.max 中）用于产生建筑物中最顶端的间隙。

将该长方体重定为建筑物中点时仅需要进行简单的计算：高度 30 米时，建筑物的中点为 15 米。之前，已将该长方体偏移建筑物背面 6 米，因此需要重新定位至左侧 9 米位置。
确保将坐标显示设置为相对单位（X、Y 和 Z 微调器全部显示 0），然后在“X”字段中，键入 –9，并按 Enter。

3ds Max 会将长方体向左移动九米。

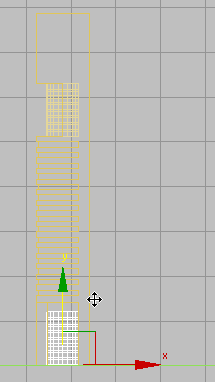

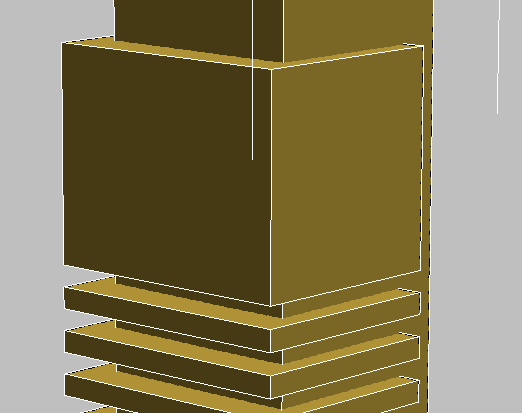

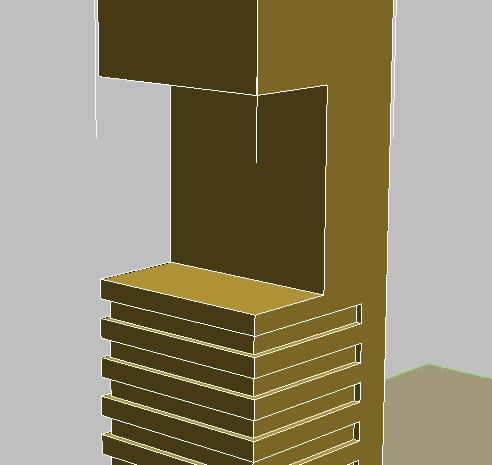

在“参数”卷展栏 “显示”组中，选择“结果”。现在，背面已位于期望的位置，即建筑物的中点。

下一步是将圆柱体对象放置在楼层之间的间隙中。但是，在地平面上创建对象与在本教程中处理所有其他对象不同，该对象可直接在上层平台中创建。

向建筑物添加第一个圆柱体：

在 “创建”面板上，激活（几何体），然后在“对象类型”卷展栏上，单击以激活“圆柱体”。此外，还要启用“自动栅格”复选框。

启用“自动栅格”后，可在场景中的对象顶部创建对象。

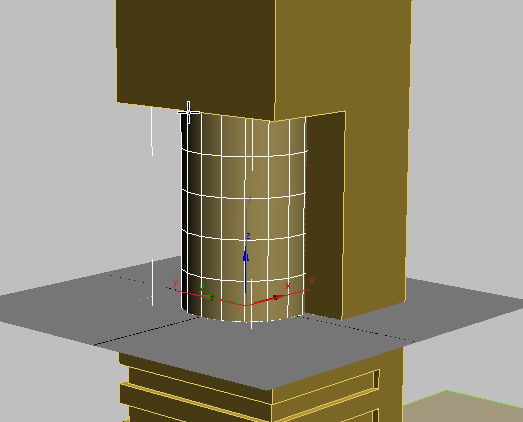

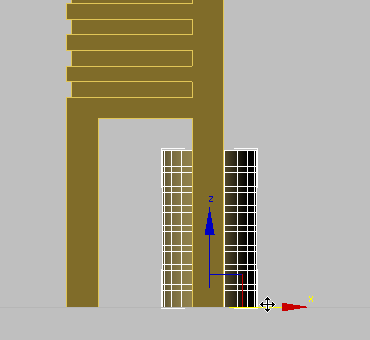

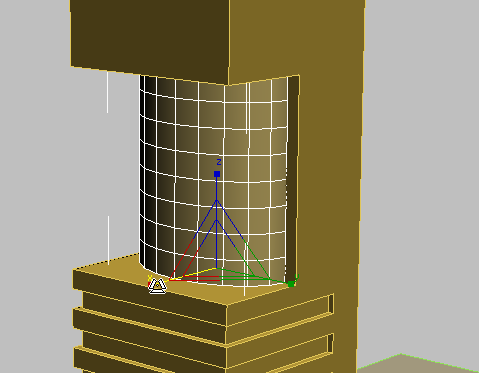

单击上层平台的中心，然后沿对角线拖动以设置圆柱体的半径。释放鼠标按钮，并向上拖动设置高度，如图所示。单击完成对象建模。此时，维度的准确性并不重要。
禁用“自动栅格”。
单击（对齐），然后单击建筑物对象以显示“对齐当前选择”对话框。
在“对齐位置”组中，启用“X 位置”和“Y 位置”；确保“Z 位置”禁用。然后在“当前对象”和“目标对象”组中选择“居中”。单击“确定”。
这样可使刚创建的圆柱体与建筑物对象的中心对齐。
在 “修改”面板 “参数”卷展栏中，将圆柱体的参数设置如下：
- 半径 = 13.0m
- 高度 = 30.0m
- 高度分段 = 8
- 边数 = 20

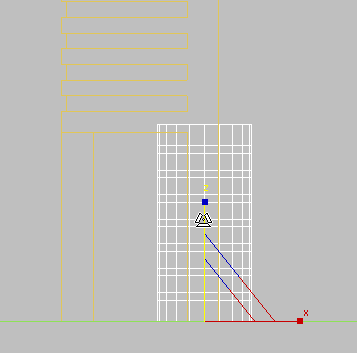

单击以激活（选择并均匀缩放），然后将 Gizmo 的 X 轴拖动到右侧。拖动 Gizmo 时，X 坐标微调器动态更新。微调器显示的值为 70 时，停止拖动。

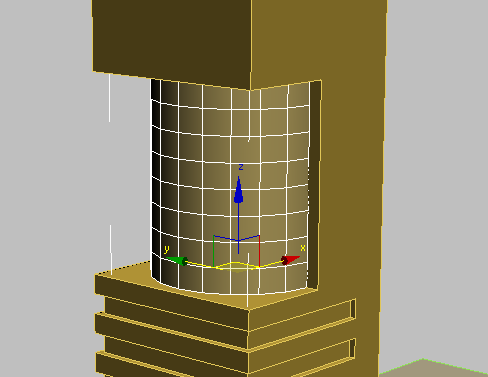

现在，圆柱体形状与图中所示类似。

接下来，可使用一些多边形编辑技巧为圆柱体对象添加建筑细节。

圆柱体细节：添加窗口：

激活（选择对象）。
右键单击圆柱体对象，并从四元菜单中选择“孤立当前选择”。
再次右键单击圆柱体对象，然后在四元菜单的“变换”（右下方）区域中，选择“转换为”“转换为可编辑多边形”。

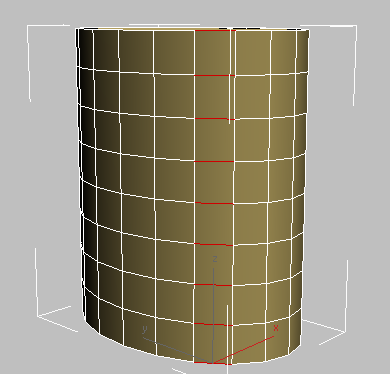

在“选择”卷展栏中，单击（边），选择圆柱体中任意的水平边，然后单击“环形”按钮。

选定边上下两侧的所有水平边也会选定。

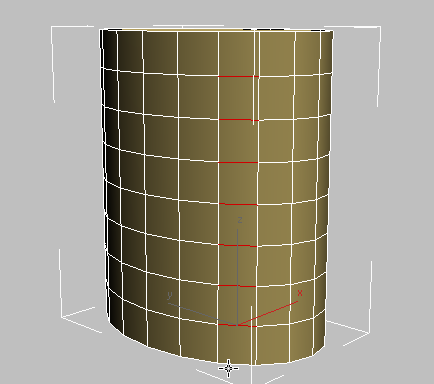

按 Alt 并单击最顶层和最底层的边，对其取消选择。
单击“循环”以选择所有水平边，不包括顶行和底行。
在“编辑边”卷展栏中，单击“切角”按钮右侧的 “设置”按钮。

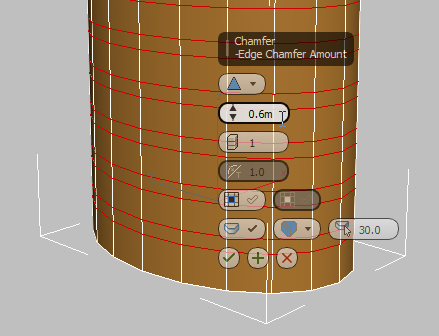

3ds Max 将显示“切角”工具的 Caddy 控件。

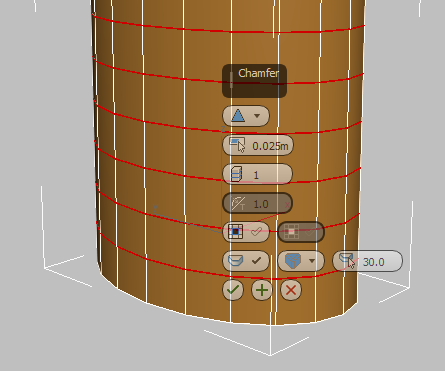

在“切角”Caddy 控件上，将第二个控件“边切角量”更改为 0.6m，然后单击（确定）。

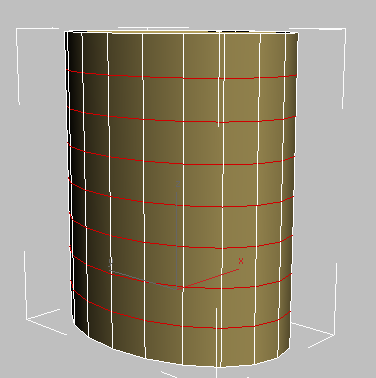

3ds Max 会将每个水平边圈更改为 0.6 米远的一对圈。

圆柱体细节：倒角窗口：

在“选择”卷展栏上，单击以激活（多边形）。
在 ViewCube 上，单击“左”面，然后右键单击并选择“正交”。
注：如果 ViewCube 在视口中不可见，请从“常规”视口标签菜单 (“[ + ]”) 中选择“ViewCube”“显示 ViewCube”。
如果正交视图放大过度，请单击（最大化显示）。

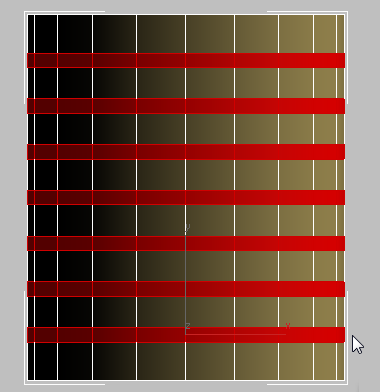

按住 Ctrl 键，仅单击圆柱体对象以外区域，拖动经过切角操作创建的每个分段，如图所示。
在 ViewCube 上，单击“主页”返回“透视”视图。
再次单击（最大化显示）。
在“编辑多边形”卷展栏中，单击“倒角”按钮右侧的 “设置”按钮。

3ds Max 将显示“倒角”工具的 Caddy 控件。

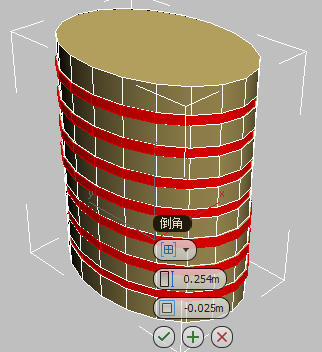

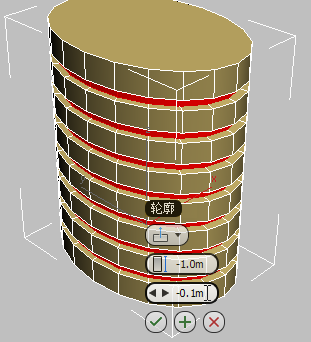

在“倒角”Caddy 控件上的第一个控件中，从下拉列表中选择“局部法线”。在第二个控件“高度”中，输入 –1.0，在第三个控件“轮廓”中，输入 –0.1 使倒角边缘略微倾斜。单击（确定）。
右键单击视口并从四元菜单中选择“结束隔离”以重新显示全部场景元素。在“选择”卷展栏上，单击（多边形）以退出“多边形”子对象层级。
