将 CFD 数据可视化为颜色渐变

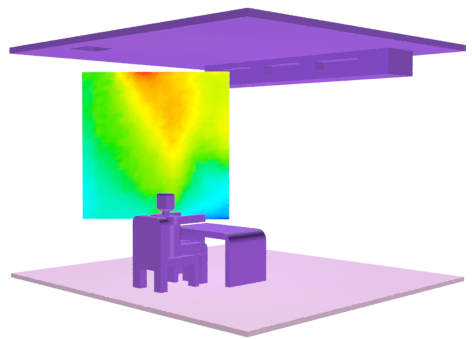

您可以将 CFD 模拟数据可视化为场景中几何体上的顶点颜色。例如，可以使用细分的平面将温度、压力或速度场的切片视为颜色渐变。

注： 自 3ds Max 2022 起，弃用此处介绍的 CFD 工作流，在将来的版本中可能会将其删除。

1. 导入 Simulation CFD 文件，如此处所述。
2. 添加平面等对象，并确保它具有足够的细分以将数据显示为平滑的渐变。
3. 将对象变换到要在 CFD 数据中进行可视化的位置和方向。也可以在应用可视化修改器之后移动对象，但交互速度可能会降低。
4. 选定对象后，从“创建” > “AEC 对象” > “CFD 可视化”菜单中选择下列选项之一：
   • MCG 可视化 CFD 压力
   • MCG 可视化 CFD 温度
   • MCG 可视化 CFD 速度
5. 当系统提示在状态栏中执行此操作时，请拾取场景中的 CFDImportData 对象。

   CFDVertexPaintChannel 修改器（用于压力或温度）或 CFDVertexPaintVelocity 修改器（用于速度）将应用于对象。此外，其对象属性被设置为在视口中显示顶点颜色，并且将应用材质来渲染顶点颜色。

6. 在“修改”面板上，按照需要调整“颜色映射”设置：
   • “顶点数”是每个顶点要采样的附近 CFD 数据点数。
   • “平滑”控制附近 CFD 数据点的权重：1.0 提供线性衰减，2.0 提供平方反比衰减，依此类推。
   • “局部法线”控制从蓝色到红色的颜色渐变范围。启用时，蓝色对应于对象上显示的最小值，红色则对应于最大值。禁用时，它们对应于整个 CFD 数据集中的最小值和最大值。

注： 要可视化不同的 CFD 数据集，请单击“CFD 数据”组框中的按钮，并拾取另一个 CFDImportData 对象。还可以在可视化温度和压力之间切换。如果颜色不更新，请先打开“更新缓存”然后再关闭。
