Visual Clip

用于对线框和经过着色处理的模型进行可视裁剪，使断面仍然保持可见。通过这些选项，可以对线框和经过着色处理的模型进行可视裁剪，断面仍然保持可见。

注意：“Visual Clip”工具仅在 Alias Concept 中可用。Alias Studio 中的“Dynamic Section”工具具有可视裁剪功能。

“Visual Clip”选项

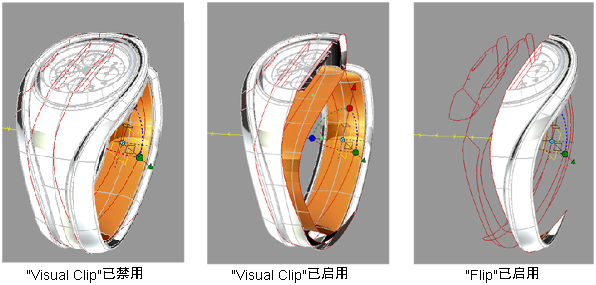

选中此选项可仅显示具有断面的模型部分（位于剖切平面的一侧）。

选中此选项可仅显示没有断面的模型部分，但仍然显示不可见部分上的断面。

此选项仅在启用了“Visual Clip”时才可用。

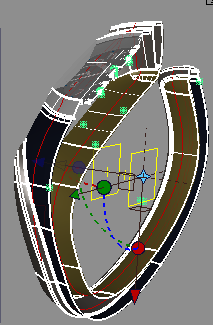

当该选项处于选中状态时，会出现第二个裁剪平面，曲面/网格的显示也将裁剪到第二个平面的位置和方向，只将模型中这两个平面之间的部分保持可见。

“Clip Offset”滑块指定第二个裁剪平面距离第一个平面的偏移距离。

显示裁剪边界/断面，以使裁剪对象与裁剪平面之间的相交处可见。选择裁剪对象后，边界显示为红色；取消选择对象后，边界显示为绿色。

如果选择此选项，可视裁剪平面不会在您退出该工具时消失。永久裁剪平面让您可以在该工具之外打印断面显示、测量断面、对断面执行任何操作。

列出场景中的构建平面。选择一个构建平面以用作活动裁剪平面。
