新的和改进的 Dynamo 播放器脚本
我们提供了几个新的 Dynamo 播放器示例脚本,包括螺栓和座椅生成器、更高级的图案脚本等。还对现有 Dynamo 播放器脚本(例如 Tire 和 Align 脚本)进行了改进。
新的 Dynamo 播放器脚本

常规

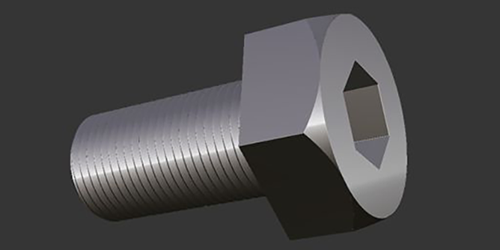

- Bolt Generator (Bolt Generator 2024.0.1.dyn) - 使用此脚本从 NURBS 几何体生成各种螺栓。您可以选择 M3 到 M8 标准螺栓的预设,或使用 Dynamo 播放器中显示的参数自行设置。
- Flacon Generator (Flacon Generator 2024.0.1.dyn) - 此脚本允许您创建长颈细口瓶或瓶子。使用这些参数可更改填充水平并在体积内添加流体对象。生成的几何体可以是 NURBS 曲面或细分对象。
- Isoline Extend (Isolines Extend 2024.0.3.dyn) - 使用 NURBS 曲面作为输入,此脚本将计算该曲面的等值线,然后将其延伸到曲面区域之外。
- License Plate Generator (License Plate Generator 2024.0.1-licplt.dyn) - 此脚本为汽车的前部和后部创建车牌。
- Center of Mass (Mass Centroid 2024.0.2.dyn) - 此脚本的工作方式类似于 Alias 中“Mass Properties”工具中的“Create Centroid Point”选项。
- Nurbs Curve morph by Curve (Nurbs Curve Morph by Curve 2024.0.4-crvmph.dyn) - 此脚本根据静态参考曲线与参考曲线的修改版本之间的差异移动 NURBS 曲线的 CV。
- Randomize (Randomize 2024.0.5-rndmz.dyn) - 此脚本采用任意数量的输入元素和类型,然后随机平移、旋转和缩放每个输入。
- Scale to Point (Scale by Points 2024.0.2-scl2pt.dyn) - 此脚本获取输入几何体,然后基于另外两个输入点从提供的中心点缩放它。
- Surface from Curve Loop (Surface from Curve Loop 2024.0.2-lop2srf.dyn) - 此脚本将闭合曲线循环作为输入,然后在其中创建曲面。输入曲线不必是平面的。
- Modify by Picture (Modify by Picture 2024.0.1-mbypic.dyn) - 此脚本举例说明了如何将图像的黑白值转换为矩形多边形的缩放值。使用参数定义要使用的图像分辨率。建议将分辨率设置为低于源图像的值。
阵列化

- 2D Pattern (2D XY Pattern 2024.0.18.dyn) - 这是现有 Pattern Toolkit 脚本的更高级版本,允许任何类型和任何数量的吸引器几何体。然后,由此脚本生成的点图案可用于 Multi-Surface Patterning by 1 Guide Curve 脚本,该脚本用于跨多个曲面放置和缩放几何体。
- Path Array (Path Array 2024.0.32-pthary.dyn) - 这是先前 Subdiv-Distribute-and-Rotate-along-a-Curve 脚本的改进版本。还有更多参数可用,任何类型的几何体类型都可以用作输入。
细分

- Export TSM (Export to TSM-exptsm.dyn) - 此脚本允许您将给定的细分对象导出到磁盘上的 .tsm 文件。
- Shapemixer Detail (SubD Shape Mixer Detail 2024.0.1-shpmdt.dyn) - 此脚本允许您在基础细分曲面上的特定位置混合具有相同拓扑的细分对象。

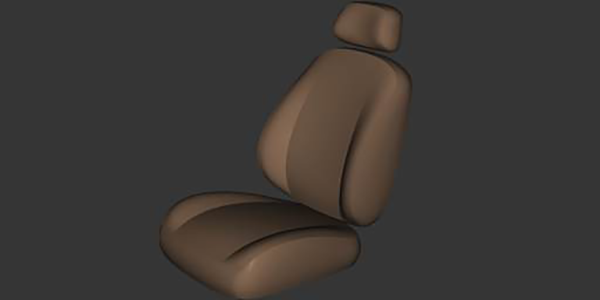

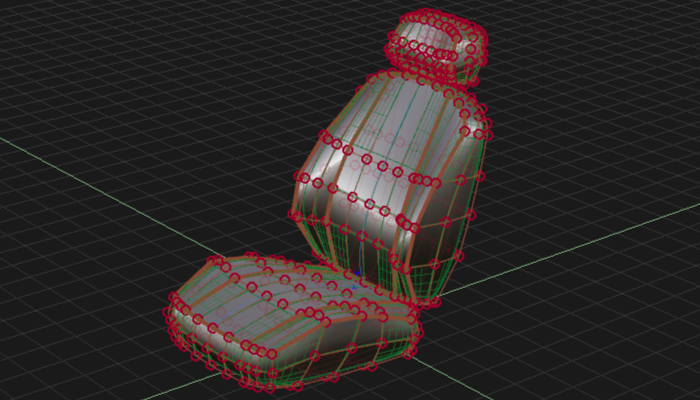

- Seat Generator (Subdiv Car Seat Generator 2024.0.5.dyn) - 此脚本允许您快速生成和塑造细分曲面汽车座椅的粗略版本。选择三条断面曲线作为输入,脚本将生成完整的座椅。使用参数滑块控制座椅零部件的形状。也可以定义细分曲面几何体的输出分辨率。
- Loft (Subdiv Loft 2024.0.3.dyn) - 通过使用一条或两条导向曲线以及两条或更多横截面曲线作为输入,来创建放样细分对象。
- Morph by Curve (Subdiv Morph by Curve 2024.0.12-mphcrv.dyn) - 修改输入细分对象或(可选)其 CV 的子集。修改基于选定参考曲线与曲线的修改版本之间的差异。
- Morph by Subdiv (Subdiv Morph by Surface 2024.0.8-mphsrf.dyn) - 修改输入细分对象或(可选)其 CV 的子集。修改基于选定参考曲面与修改后的参考版本之间的差异。
- Unbevel (Unbevel Edges 2024.0.19.dyn) - 此脚本尝试反转细分倒角操作的结果。
- Shrink Wrap (Subdiv Shrinkwrap 2024.0.1-shrwrp.dyn) - 此脚本可用于将细分对象投影到其他对象,例如其他细分对象或 NURBS 曲面。
Dynamo 播放器脚本改进

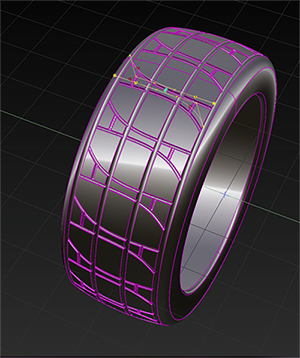

- Tire V2 (Nurbs Tire V2 2024.0.7-tireV2.dyn) - 我们添加了更多参数,现在更类似于真实轮胎创建的特征。
- MSP by 1 Guide Curve (MSP 1 Curve 2024.0.3.89-msp1crv.dyn) - 此脚本更新包括完全重新设计的基础算法、更多用于吸引器几何体的选项以及若干错误修复。
- Align (Subdiv Align-align.dyn) - 此脚本更新将替换上一个(现已删除)垂直对齐脚本。现在,对齐可以是 G0 和/或 G1。此外,您还可以选择与切向结果成任何角度。

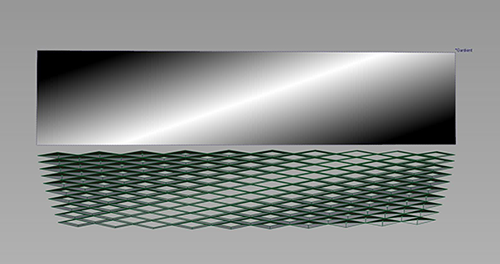

- Diamond Pattern (Nurbs Diamond Picture 2024.0.02-n diam.dyn) - 此脚本现在包含一个选项,用于使用位图图像作为吸引器输入来控制菱形图案的缩放。也可以从脚本生成一个图像,稍后可以将其导入为图像输入。
有关详细信息,请参见 Dynamo 播放器示例脚本。

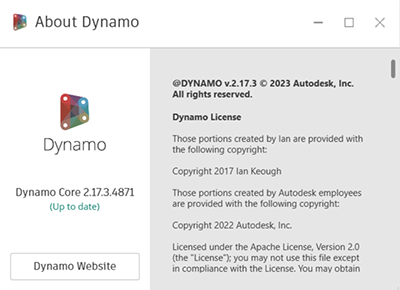

Alias 已更新到 Dynamo 2.17
我们已将 Alias 更新到 Dynamo 版本 2.17。

有关此 Dynamo 版本的详细信息,请参见 Dynamo 网站。
