使用以下步骤可以按指定的特性设置添加新的支撑。工具中指定的样式提供了支撑造型，该造型沿着您通过指定起点和终点而定义的路径进行拉伸。

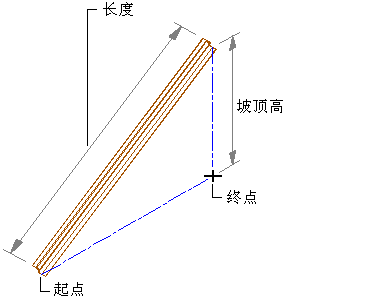

创建支撑
可选择从支撑的起点或终点偏移支撑。

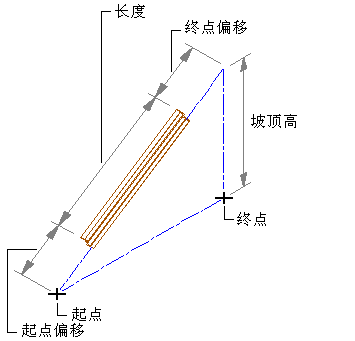

偏移支撑
- 打开包含您要使用的结构支撑工具的工具选项板，然后选择该工具。
您可能需要滚动选项板才能显示所需的工具。
注： 或者，也可以 依次单击
.
- 在“特性”选项板上的“常规”下，单击“样式”，然后选择一种结构支撑样式。
- 为“限制空间”指定值：
如果希望... 则... 允许支撑用作关联空间的边界对象 选择“是”。 禁止支撑用作关联空间的边界对象 选择“否”。 使用支撑样式的边界设置 选择“按样式”。 - 为“自动修剪”指定值：
如果希望... 则... 基于以逻辑方式与支撑相连的任何其他结构杆件、其他建筑对象或线条自动修剪支撑的几何体 选择“是”。 禁止自动修剪支撑几何体 选择“否”。 使用支撑样式的修剪设置 选择“按样式”。 注： 此设置仅影响正在添加的结构杆件。无论“自动修剪”的设置如何，添加新结构杆件都不会改变现有结构杆件的几何体。 - 展开“尺寸”。
- 指定偏移：
如果希望... 则... 在支撑的起点处沿拉伸轴偏移支撑 输入“起点偏移”值。正值会将支撑沿其轴缩短，负值则会将支撑沿其轴拉长。 在支撑的终点处沿拉伸轴偏移支撑 输入“终点偏移”值。正值会将支撑沿其轴拉长，负值则会将支撑沿其轴缩短。 - 输入“滚动”值。
此值指定支撑相对于其拉伸轴的方向，以滚动角度表示。若从支撑终点向起点方向观察，可以看到正值使支撑逆时针滚动。
- 指定支撑的对齐方式，以便在绘制支撑时根据其拉伸轴来定位支撑造型：
如果希望... 则... 沿支撑造型的形心定位支撑的轴 在“对齐”中选择“基线”。 注： 这只适用于使用来自“结构杆件目录”的样式创建的杆件。沿支撑造型上的 9 个位置之一定位支撑的轴 在“对齐”中选择这 9 个位置之一。 注： 这些位置是在滚动值为零且由终点向起点方向观察梁的情况下定义的。
支撑的对齐选项
- 指定表示支撑的起点和终点之间垂直距离的拱高：
如果希望... 则... 绘制支撑之前指定支撑的拱高 在“在屏幕上指定拱高”中选择“否”。对于“方法”，选择“角度”、“距离”或“高度”。如果选择了“角度”，请为“沿着第一个杆件的距离”（表示从两个杆件的连接点到第一个杆件上支撑起始点之间的距离）和“相对于第一个杆件的角度”输入值。如果选择了“距离”，请为“沿着第一个杆件的距离”和“沿着第二个杆件的距离”输入值。如果选择了“高度”，请为“拱高”输入值。 通过指定支撑终点的三维点来指定支撑的拱高。 在“在屏幕上指定拱高”中选择“是”。 提示： 在指定所需的设置后，可以移动或隐藏“特性”选项板，以显示更大的绘图区域。 - 在绘图区域中指定支撑的起点。
- 指定支撑的终点：
- 如果在步骤 8 中为“拱高”输入了值，则支撑的终点是选定端点的 X 和 Y 坐标。Z 坐标等于起点的 Z 坐标加上拱高值。
- 如果在步骤 9 中选择了“在屏幕上指定拱高”，则支撑的终点是您选择的三维点。
- 继续添加支撑，然后按 Enter 键。
