创建支撑工具的步骤

使用以下步骤可以创建结构支撑工具,并将其添加到工具选项板中。

  1. 打开要添加工具的工具选项板。
  2. 创建工具:
    如果希望... 则...
    使用样式管理器中的结构杆件样式来创建工具 依次单击“管理”选项卡 “样式和显示”面板 “样式管理器”. 找到要复制的样式,然后将其拖动到工具选项板中。单击“确定”关闭样式管理器。
    从图形中的支撑来创建工具 选择支撑,然后将其拖放到工具选项板中。
    复制当前选项板中的工具 在工具上单击鼠标右键,然后单击“复制”。单击鼠标右键,然后单击“粘贴”。
    从另一个选项板复制工具 打开另一个工具选项板,在该工具上单击鼠标右键,然后单击“复制”。重新打开要添加该工具的选项板,单击鼠标右键,然后单击“粘贴”。
    从内容浏览器复制工具 打开“内容浏览器”,找到要复制的工具。将光标置于 i-drop 控制柄之上,然后将工具拖动到工具选项板中。
  3. 在新工具上单击鼠标右键,然后单击“特性”。
  4. 输入工具名称。
  5. 单击“说明”设置,输入工具说明,然后单击“确定”。

    从工具选项板选择工具时,该说明会显示在工具提示中,如果将工具存储在“内容浏览器”的工具目录中,则会在其中对工具进行说明。

  6. 依次展开“基本”“常规”。
  7. 输入可以使用支撑工具创建的支撑的说明。
  8. 如果不希望使用图形中使用的图层索引样式中指定的图层指定,请指定图层索引和任何图层索引替代。
  9. 选择结构杆件样式,如果不是当前图形,还需要选择样式的位置。

    此样式提供支撑的造型。

  10. 为“限制空间”指定值:
    如果希望... 则...
    允许支撑用作关联空间的边界对象 选择“是”。
    禁止支撑用作关联空间的边界对象 选择“否”。
    使用支撑样式的边界设置 选择“按样式”。
  11. 为“自动修剪”指定值:
    如果希望... 则...
    基于以逻辑方式与支撑相连的任何其他结构杆件、其他建筑对象或线条自动修剪支撑的几何体 选择“是”。
    禁止自动修剪支撑几何体 选择“否”。
    使用支撑样式的修剪设置 选择“按样式”。
    注: 此设置仅影响正在添加的结构杆件。无论“自动修剪”的设置如何,添加新结构杆件都不会改变现有结构杆件的几何体。
  12. 展开“尺寸”。
  13. 指定偏移:
    如果希望... 则...
    在支撑的起点处沿拉伸轴偏移支撑 输入“起点偏移”值。正值会将支撑沿其轴缩短,负值则会将支撑沿其轴拉长。
    在支撑的终点处沿拉伸轴偏移支撑 输入“终点偏移”值。正值会将支撑沿其轴拉长,负值则会将支撑沿其轴缩短。
  14. 输入“滚动”值。

    此值指定支撑相对于其拉伸轴的方向,以滚动角度表示。若从支撑终点向起点方向观察,可以看到正值使支撑逆时针滚动。

  15. 指定支撑的对齐方式,以便在绘制支撑时根据其拉伸轴来定位支撑造型:
    如果希望... 则...
    沿支撑造型的形心定位支撑的轴 在“对齐”中选择“基线”。
    注: 这只适用于使用来自“结构杆件目录”的样式创建的杆件。
    沿支撑造型上的 9 个位置之一定位支撑的轴 在“对齐”中选择这 9 个位置之一。
    注: 这些位置是在滚动值为零且由终点向起点方向观察梁的情况下定义的。

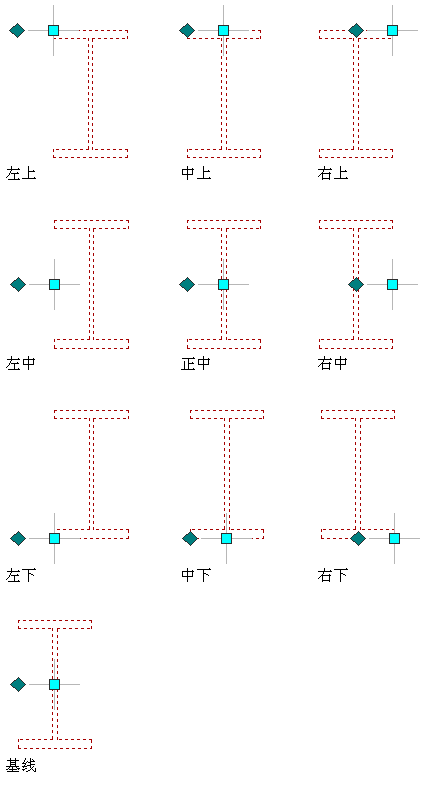

    支撑的对齐选项

  16. 若要指定包含此工具创建的多个造型和段的支撑的对齐方式,请在“使用总体范围进行对齐”中选择某个设置:
    如果希望... 则...
    基于杆件中优先等级最低的造型的最大横截面范围对齐支撑 选择“是”。此对齐方式仅应用于优先等级最低的造型定义,并基于横截面最大的杆件的节点(顶点)计算。
    在每个节点基于所有造型对齐支撑 选择“否”。此对齐方式根据每个节点的横截面范围进行计算,并且不考虑优先等级而应用于所有造型。
  17. 指定表示支撑的起点和终点之间垂直距离的拱高:
    如果希望... 则...
    绘制支撑之前指定支撑的拱高 在“在屏幕上指定拱高”中选择“否”。对于“方法”,选择“角度”、“距离”或“高度”。如果选择了“角度”,请为“沿着第一个杆件的距离”(表示从两个杆件的连接点到第一个杆件上支撑起始点之间的距离)和“相对于第一个杆件的角度”输入值。如果选择了“距离”,请为“沿着第一个杆件的距离”和“沿着第二个杆件的距离”输入值。如果选择了“高度”,请为“拱高”输入值。
    通过指定支撑终点的三维点来指定支撑的拱高 在“在屏幕上指定拱高”中选择“是”。
  18. 单击“确定”。
