“结构杆件目录”包括不同类型和尺寸的标准结构造型的规格。可以浏览目录，选择造型，然后创建包含选定造型的结构杆件样式。使用样式创建结构杆件时，样式会提供杆件的造型。
结构杆件目录的组织结构
“结构杆件目录”的左窗格包含以类似 Windows
资源管理器的树状视图组织的标准结构造型。树状视图中包含多个行业标准规格，这些规格首先按照英制单位或公制单位进行组织，然后按照材质进行组织。
结构杆件目录
浏览目录
可以打开某一单位和材质下树状窗格中的所有层，以便查看目录中可以使用的结构造型类型。选择树状视图中的某一造型类型时，包含其尺寸的造型预览图像将在右上窗格中显示。该造型类型所有可用的尺寸将显示在右下窗格中。
如果图形中的结构杆件具有目录中创建的样式，便可以根据该杆件定位包含在该样式中的目录造型。
使用目录造型创建结构杆件样式
在目录中创建结构杆件样式时，选择的目录造型的尺寸会定义和存储样式中的造型。
例如，上一个插图中选择的钢梁尺寸包括深度 (d)、翼缘宽度 (bf)、翼缘厚度 (tf) 和肋板厚度 (tw)。当您创建样式时，这些尺寸会创建存储在该样式中的下列造型。

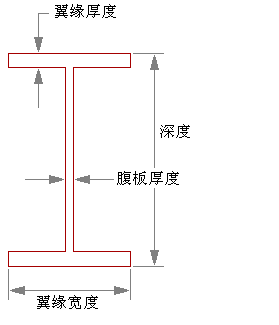

宽翼缘结构造型的横截面参数
在图形中使用此样式创建梁时，该样式将提供梁的造型。创建梁时，需确定梁的长度、起点偏移和终点偏移、对齐方式以及旋转方式。
结构杆件目录的内容
显示“结构杆件目录”时，由默认目录文件 -AecStructural.apc 提供目录内容。此文件位于 C:\Program Files\AutoCAD Architecture <版本>\Catalogs\Structural 中。
将来，Autodesk 网站上可能会提供可以在此目录中打开的其他目录文件，您可以创建自己的目录文件。
