结构杆件是表示图形中梁、支撑或柱的一类对象。您创建的所有梁、支撑和柱都是单一结构杆件对象的子类型。
创建结构杆件
在 AutoCAD Architecture 2024 toolset中，通过沿某一路径拉伸结构造型来创建结构杆件。由用于创建结构杆件的样式提供造型。造型类似于轮廓，是结构杆件的二维横断面。指定杆件的起点和终点或者将线条转换为杆件时，即定义了杆件的拉伸路径（轴）。
创建结构杆件
连接结构杆件
支持结构杆件之间的连接。当一个杆件的端点位于另一个杆件的端点或轴上时，则认为这两个结构杆件相连。您可以选择在使用杆件的“位置”夹点移动杆件时保持或断开这些连接，但有一些情况除外。在外部参照图形中也能够识别结构杆件间的连接，您可以使用外部参照中的对象对齐在添加的杆件定位和建立修剪平面。例如，在一个图形中操作时，您可以打开包含柱网轴线的外部参照，使用它布置柱或梁。如果在位编辑外部参照，结构杆件间的连接将像其在宿主图形中那样保持。
使用“结构杆件目录”和“结构杆件样式向导”创建“样式”
要为大部分标准梁、支撑和柱创建样式，可以使用 AutoCAD Architecture 2024 toolset中提供的“结构杆件目录”。该目录包含以类似“文件资源管理器”树状视图组织的行业标准混凝土、钢材和木材结构造型的规范。可以浏览目录、选择造型，然后创建样式。

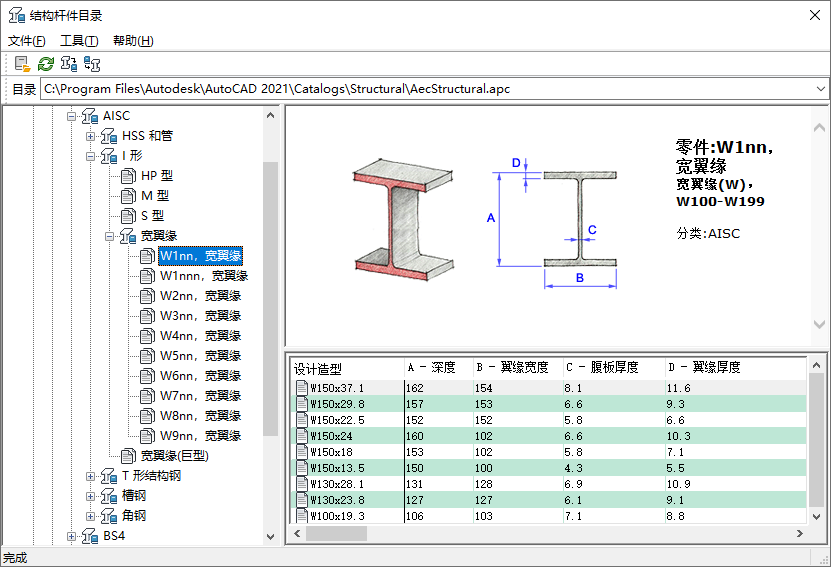

结构杆件目录
如果已知要创建的杆件的类型、造型以及造型尺寸，即可以迅速地在“结构杆件样式”向导中输入信息来创建样式。可以在基于该目录中任意杆件造型的样式中创建结构杆件造型。

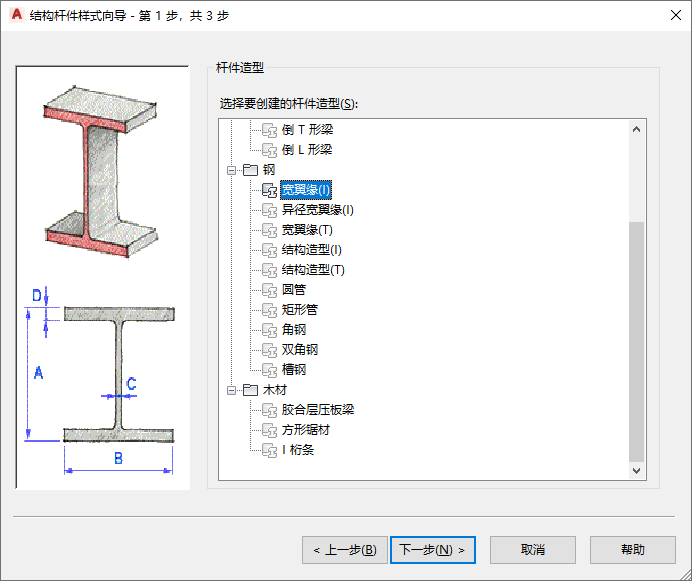

结构杆件样式向导
创建结构杆件样式之后，可以将其从样式管理器拖放到工具选项板中，以创建结构杆件工具。
将图形添加到结构杆件中
可以将图块作为显示模式中的构件添加到结构杆件的显示中。例如，可以创建表示加强板的图块，并将其添加到梁，或者创建表示剪裁角度的图块，并将其添加到杆件中。
添加了加强板的梁
修剪结构杆件
结构杆件使用称作“修剪平面”的对象进行修剪，使您可以清除多个结构杆件之间或结构杆件与其他对象之间的连接。使用结构杆件工具的“特性”选项板可以创建特定的修剪平面，当您使用该工具添加新杆件时将应用这些平面。或者您可以指定在图形中连接新杆件与现有结构杆件时自动创建修剪平面。一旦将杆件添加到图形，即可编辑其修剪平面或添加新修剪平面。可在杆件自身或相对于其他对象的边缘定义额外的修剪平面。

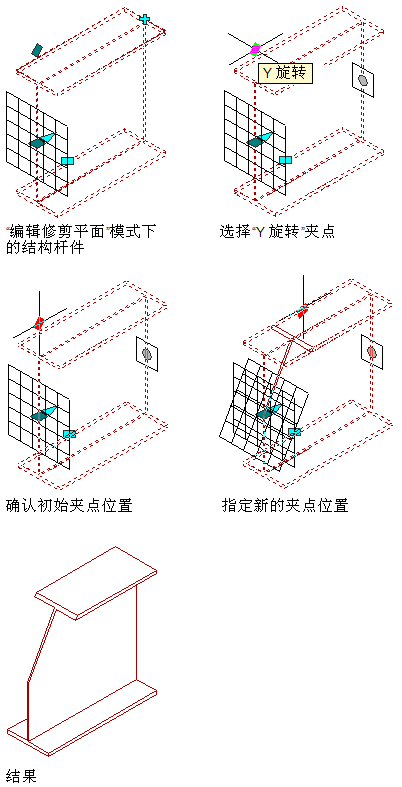

使用修剪平面修剪结构杆件
创建柱网轴线
在创建柱时，可以将其附着至轴线。还可以使用 AutoCAD Architecture 2024 toolset中包含的结构柱网轴线工具创建柱网轴线。该工具会创建轴线，并将柱预定位于轴线上的节点。
结构杆件中的材质
在 AutoCAD Architecture 2024 toolset中，可以将材质指定给结构杆件。这些材质会在线框视图和工作着色视图中显示，或者在渲染后显示。材质对于结构杆件的实体构件有特定设置。
AutoCAD Architecture 2024 toolset会提供大量可供常规设计（其中包含结构杆件的设置）使用的预定义材质。可以使用这些预定义材质，或修改它们以满足特殊的设计要求。也可以从头创建自己的材质。
创建具有用户定义轮廓的柱
如果所需的自定义造型的柱在工具选项板或应用程序的结构杆件目录中不存在，可以创建具有用户定义线条轮廓的柱。
创建自定义结构杆件
使用来自“结构杆件目录”和“结构杆件样式”向导的样式创建结构杆件，可以满足大部分设计需要。但是，项目要求可能需要创建无法从目录中的造型创建或者无法使用向导创建的结构杆件。例如，可能需要创建下列结构杆件：
- 造型从起点到终点逐渐变细的柱
- 从包含在混凝土造型中的钢材造型创建的组合柱
- 从沿框架路径拉伸的多个逐渐变细的造型创建的刚架
- 包含不能在目录中或使用向导创建的自定义造型的结构杆件
若要创建自定义的结构杆件，可以使用结构杆件样式中的设计规则，沿杆件路径拉伸一个或多个造型。可以使用在目录中或使用向导创建的造型，也可以创建自己的自定义造型。
预定义的自定义结构杆件样式
还可以从 C:\ProgramData\Autodesk\ACA <版本>\chs\Styles\<Imperial、Metric 或 Global> 中的“杆件样式”和“轻钢桁条样式”图形中访问自定义结构杆件的预定义样式。
