关于结构杆件显示模式

结构杆件几何图形是通过包含在结构杆件样式中的沿杆件轴拉伸的造型创建的。每个造型的几何图形都可以有不同的详细等级，以允许由该造型定义的结构杆件有不同的显示。如果查看某个结构杆件的显示模式，会发现可能有多个相同的模式。各个模式会按不同的详细等级显示结构造型。

例如，可以使用“平面”、“平面低比例图”和“平面高比例图”结构杆件模式显示结构杆件的平面图。

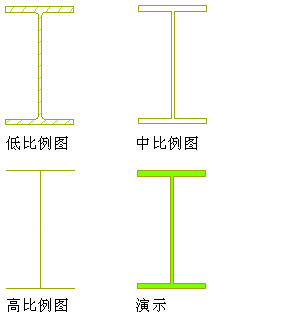

使用“平面低比例图”、“平面高比例图”以及“平面”显示模式来显示结构杆件

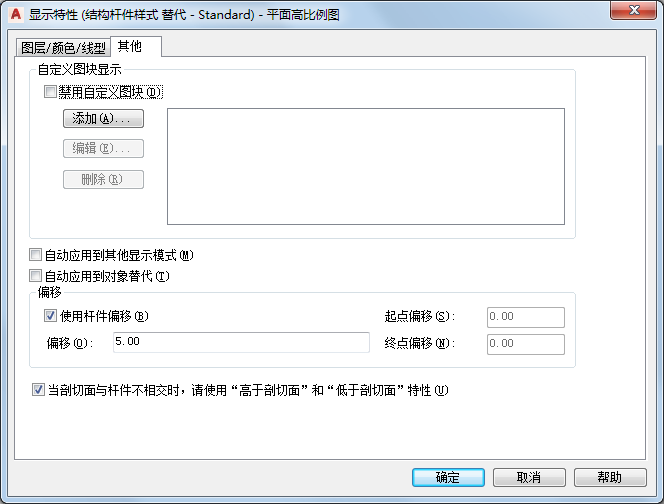

“平面高比例图”显示模式会以简单的线条和弧显示杆件。可以使用此显示模式创建以单线模式显示柱的俯视框架平面。“平面高比例图”显示模式包括两个显示构件，即“梁草图”和“支撑草图”。可以修改这些构件的显示特性（如图层、颜色和线型）以区分梁和支撑的显示。在该显示模式的“样式替代”对话框的“其他”选项卡上，还可以像您通常在俯视框架平面中那样添加杆件之间的偏移来显示它们。请注意，“使用杆件偏移”复选框仅适用于起点偏移和终点偏移。该复选框下方的“偏移”值仅适用于结构支撑，允许您水平偏移这些支撑，这样，即便支撑位于梁的正下方也仍然可见。

“平面”和“平面低比例图”显示模式使用闭合多段线显示上述柱。两种模式都会显示柱几何图形，但“平面低比例图”模式显示得更详细，连圆角都会包括在柱显示中。使用“平面”模式可提高建模时的性能，而使用“平面低比例图”模式可以为详细绘图显示更多细节。

下表列出了结构杆件显示模式及其用途：

使用此显示模式 . . .	执行操作...
立面	使用简化的几何图形来显示结构杆件的立面视图，可以提高建模时的性能。
立面低比例图	显示结构杆件的立面视图的所有细节。
逻辑	显示结构杆件的拉伸轴以及杆件之间的连接。当杆件的终点互相接触，或终点与另一杆件拉伸轴上的某个点接触时，杆件之间会自动创建连接。
模型	使用简化的几何图形来显示三维结构杆件，可以提高建模时的性能。
模型低比例图	显示三维结构杆件的所有细节以提供大量细节。
平面	以比“平面低比例图”模式更少的细节显示二维结构杆件，可以提高性能。杆件以闭合多段线显示，而不像在“平面高比例图”模式中以线和弧显示。
平面低比例图	显示二维结构杆件的所有细节。
平面高比例图	使用简单的线和弧显示二维结构杆件，以创建俯视框架平面。包括“梁草图”和“支撑草图”显示构件，以便在平面图中区分梁和支撑。
平面演示	为平面图模式图形显示带有实体图案填充（poche）的二维结构杆件。
平面加网	在加网楼板平面的加网部分中显示二维结构杆件，构件和图案填充看起来较其他某些对象淡。
反向	在反向天花平面中显示二维结构杆件。
反向加网	在加网反向天花平面的加网部分中显示二维结构杆件，构件和图案填充看起来较其他某些对象淡。
