可以基于非正交形线条创建自定义柱网轴线。例如，如果有不规则打印的图形，可以基于线条创建自定义柱网轴线。由于生成的轴网具有自定义造型，因此创建轴网后仅可以编辑其常规特性和位置特性。您无法更改轴线的编号或间距，也不能自动为其添加标签。

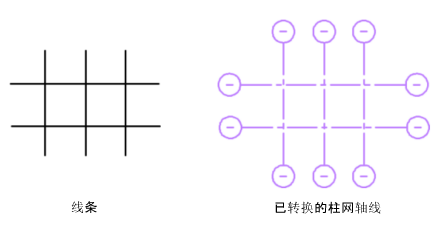

基于线条生成的自定义轴网
- 创建要将其转换为柱网轴线的线条。
- 打开包含要使用的柱网轴线工具的工具选项板。 提示： 您可能需要滚动选项板才能显示所需的工具。选择工具之后，可以移动或隐藏“特性”选项板，以显示更大的绘图区域。
- 在结构柱网轴线工具上单击鼠标右键，然后单击“将工具特性应用于”
“线条”。 - 选择要转换的线条，然后按 Enter 键。
- 当系统提示是否要删除原始几何图形时，可按 Enter 键保留线条，也可以输入 y（是）将其删除。
- 如有必要，请在“特性”选项板中编辑柱网轴线的特性。
