编辑自定义柱网轴线标签的步骤

可以添加、删除和编辑自定义柱网轴线的标签。

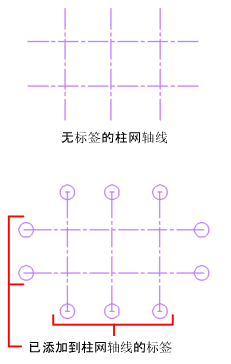

添加标签

1. 选择自定义柱网轴线。
2. 在功能区上，依次单击“柱网轴线”上下文选项卡 “标签”面板 “添加标签”。
3. 为标签延伸值输入 10，然后按 Enter 键。


添加标签时，以下特性将保持不变：

• 如果以前没有指定值，默认值为“-”的标签将被添加到格线的每个端点。否则，将使用现有值。
• 如果格线上已有标签，而您添加了另一个标签，则现有标签及其值保持不变。不会在轴网端点处生成重复的标签。

编辑标签

1. 选择自定义柱网轴线。
2. 在功能区上，依次单击“柱网轴线”上下文选项卡 “标签”面板 “编辑标签”。
3. 单击第一个自定义柱网轴线。
4. 单击第二个柱网轴线。
5. 在命令提示下，输入标签值，然后按 Enter 键。

编辑标签时，以下特性将保持不变：

• 一次只能选择一个带有标签的自定义柱网轴线。
• 选择顺序确定在输入初始值后将生成的自动添加标签的顺序。
• 未选定的格线的标签值将不受影响。
• 如果新值具有多个符号（例如：短划线、下划线等），仅最后一个字符或数字的值将递增。例如：A-1.4、A-1.5 和 A-1.6。
• 标签值可以是任意字母数字字符。对于可输入哪个字符则没有限制。

注： 如果将格线添加到现有的自定义柱网轴线，无需自动添加标签支持即可自动生成具有默认值“-”的标签。如果删除格线，则自动添加标签不受支持。
