原理图符号表

从原理图报告创建原理图符号表。

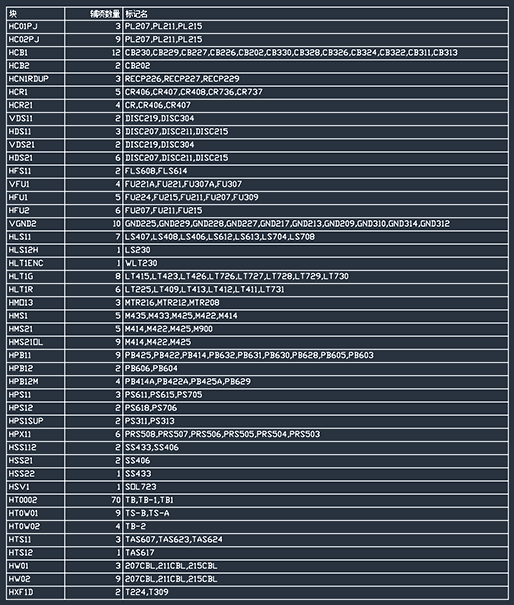

原理图报告在表格中列出了项目中使用的符号及其描述。您还可以浏览项目中不同位置使用的特定符号。

也可以插入文字表格格式的符号列表。

创建原理图符号表的步骤：

1. 单击“报告”选项卡 “原理图”面板 “报告”。 查找
2. 在“原理图报告”对话框中的“报告名称”下，选择“符号列表”。
3. 单击“确定”。
4. 在“选择要处理的图形”对话框中，单击“全部执行”。
   注： 这将处理项目中的所有图形。
5. 单击“确定”。
6. 在“报告生成器”对话框中，单击“放在图形上”以在图形中插入表格。
7. 若要插入图形格式的符号列表，请执行以下操作：
   1. 在“原理图符号块图形表”对话框中，指定每列的符号数或比例因子（如果需要）。单击“确定”。
   2. 在提示下，选择图形中表格的第一个单元的位置。
8. 若要插入文字表格格式的符号列表，请执行以下操作：
   1. 在“原理图符号块图形表”对话框中，单击“作为文字表插入”。
   2. 在“表格生成设置”对话框中，指定表格设置（如果需要）。单击“确定”。
