AutoCAD Electrical 2024 工具集新特性

了解此版本的 AutoCAD Electrical 2024 工具集中的新功能。有关技术详细信息，请参见发行说明。

亮点功能

原理图符号表

从原理图报告创建原理图符号表。

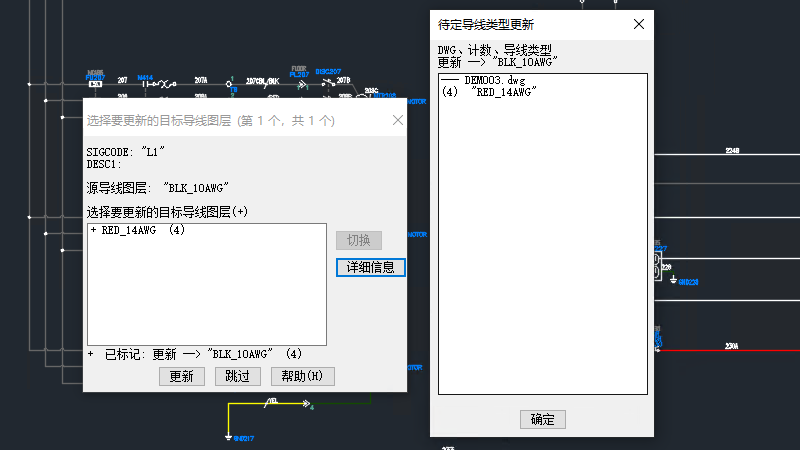

导线类型同步

对于图形中使用相同信号代号的网络中的所有目标导线，现在可以同步导线类型。

活动见解

“活动见解”功能让您可以了解您或其他人过去针对您的图形所做的操作。

智能块：放置

新的“智能块”功能可以根据您之前在图形中放置该块的位置提供放置建议。

智能块：替换

通过从类似建议块的选项板中进行选择，来替换指定的块参照。

标记辅助

此版本包括对“标记辅助”所做的改进，从而可更轻松地将标记输入到图形中。

跟踪更新

跟踪环境不断改进，现在于工具栏上包含了新的 COPYFROMTRACE 命令和新的设置控件。

Autodesk Docs 的改进

改进了 Autodesk Docs 中存储的图形在“开始”选项卡上的性能和导航。

“开始”选项卡更新

此版本中的“开始”选项卡继续得到改进，包括用于对最近使用的图形进行排序和搜索的新选项。

“文件”选项卡菜单

使用新的“文件”选项卡菜单来切换图形、创建或打开图形、保存所有图形、关闭所有图形等。

“布局”选项卡菜单

使用新的“布局”选项卡菜单来切换布局、从模板创建布局、发布布局等。

质量改进

PLC 数据库：现在，在“PLC 数据库文件编辑器”对话框中，可以将多个部件链接到 PLC 模块。

连接器：现在，可以基于目录信息填充连接器的主引脚。

符号编译器：BTESTBLOCK 工作流不再隐藏符号编译器属性编辑器中的引脚接线。

浏览：电缆标记的“浏览”对话框现在显示所有字符。

元件：现在，CNT 值在原理图元件和面板元件之间保持同步。

MS Access Database Engine：启动 AutoCAD Electrical 时，“安装 Access Database Engine”对话框在某些情况下不再显示错误警报。

符号：切换常开/常闭触点工作流中的增强功能。

重建：重建工作流支持大型项目。

其他增强功能

PDFSHX 系统变量：将 PDFSHX 设置为 2，以在将图形输出为 PDF 时存储使用 SHX 字体作为隐藏文字的文字对象。这使文字可以在 PDF 中进行搜索和选择。

图纸集管理器改进 (Web)：下面列出了自上一版本以来对适用于 Web 的图纸集管理器所做的改进。

自动图纸集锁定管理
选择多张图纸进行发布
可以发布为多图纸 PDF 或一张图纸一个 PDF
控制 PDF 名称和位置
用于在发布和电子传递期间覆盖现有文件的选项
控制电子传递文件名和位置
控制新图纸的位置
“打开图纸集”按钮已添加到选项板

三维图形：下面列出了对“着色(快速)”和“带边着色”快速)”视觉样式所做的改进。

支持 Map 3D 和 Civil 3D
大坐标系支持
选择（栏选、套索、多边形）
图纸空间支持
点云支持
线宽
暗显外部参照和锁定的图层
稳定性、视觉逼真度和性能的全面改进

二维图形：下面列出了对二维图形系统所做的改进。

提高了具有光栅图像或区域覆盖的图形的平移性能
提高了跟踪背景、标记输入和标记辅助以及 ViewCube 的显示性能
布局切换性能提高

注：启用硬件加速，以在 AutoCAD 中提高性能和响应速度。
