移动和旋转标注文字并重新定位尺寸线。
访问方法
工具集：。
- 角
左侧
中心(Center)
- 右
菜单：。
概要
编辑标注文字和更改尺寸界线角度的等效命令为 DIMEDIT。
提示列表
将显示以下提示：
选择标注: 选择标注对象
将提示用户指定标注文字的新位置。
指定标注文字的新位置或 [左对齐(L)/右对齐(R)/居中(C)/默认(H)/角度(A)]：指定点或输入选项
- 标注文字的位置
-
拖曳时动态更新标注文字的位置。要确定文字显示在尺寸线的上方、下方还是中间，请使用“新建/修改/替代标注样式”对话框中的“文字”选项卡。
- 左
-
沿尺寸线左对正标注文字。
此选项只适用于线性、半径和直径标注。
- 右
-
沿尺寸线右对正标注文字。
此选项只适用于线性、半径和直径标注。
- 中
-
将标注文字放在尺寸线的中间。
此选项只适用于线性、半径和直径标注。

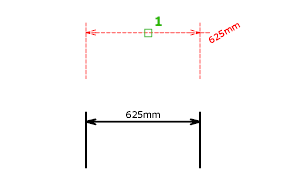

- 默认
-
将标注文字移回默认位置。
例如：

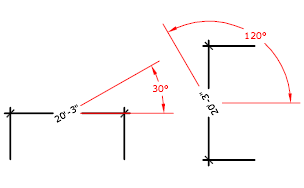

- 角度
-
修改标注文字的角度。
文字的圆心并没有改变。如果移动了文字或重生成了标注，由文字角度设置的方向将保持不变。输入零度角将使标注文字以默认方向放置。
文字角度从 UCS 的 X 轴进行测量。
