参数化图形是一项用于使用约束进行设计的技术，约束是应用于二维几何图形的关联和限制。
有两种常用的约束类型：
- 几何约束控制对象相对于彼此的关系
- 标注约束控制对象的距离、长度、角度和半径值

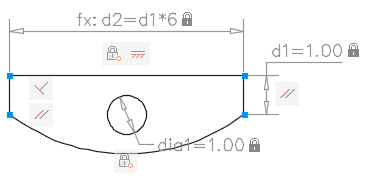

下图显示了使用默认格式和可见性的几何约束和标注约束。
将光标移至应用了约束的对象上时，始终会显示蓝色光标图标。
在工程的设计阶段，通过约束，可以在试验各种设计或进行更改时强制执行要求。对对象所做的更改可能会自动调整其他对象，并将更改限制为距离和角度值。
通过约束，用户可以
- 通过约束图形中的几何图形来保持设计规范和要求
- 立即将多个几何约束应用于对象
- 在标注约束中包括公式和方程式
- 通过更改变量值可快速进行设计更改
BestPractice： 建议首先在设计中应用几何约束以确定设计的形状，然后应用标注约束以确定对象的大小。
使用约束进行设计
当您使用约束时，图形会处于以下三种状态之一：
- 未约束。未将约束应用于任何几何图形。
- 欠约束。将某些约束应用于几何图形。
- 完全约束。将所有相关几何约束和标注约束应用于几何图形。完全约束的一组对象还需要包括至少一个固定约束，以锁定几何图形的位置。
因此，有两种方法可以通过约束进行设计：
- 可以在欠约束图形中进行操作，同时进行更改，方法是：使用编辑命令和夹点的组合，添加或更改约束。
- 可以先创建一个图形，并对其进行完全约束，然后以独占方式对设计进行控制，方法是：释放并替换几何约束，更改标注约束中的值。
所选的方法取决于设计实践以及主题的要求。
注：
该程序会防止用户应用任何会导致过约束情况的约束。
删除或释放约束
需要对设计进行更改时，有两种方法可取消约束效果：
- 单独删除约束，过后应用新约束。将光标悬停在几何约束图标上时，可以使用 Delete 键或快捷菜单删除该约束。
- 临时释放选定的对象上的约束以进行更改。已选定夹点或在执行编辑命令期间指定选项时，轻敲 Shift 键以交替使用释放约束和保留约束。
进行编辑期间不保留已释放的约束。编辑过程完成后，约束会自动恢复（如果可能）。不再有效的约束将被删除。
注： DELCONSTRAINT 命令可删除选定对象上的所有几何约束和标注约束。
