用户可指定二维对象或对象上的点之间的几何约束。之后编辑受约束的几何图形时，将保留约束。
因此，通过使用几何约束，用户可以在图形中包括设计要求。

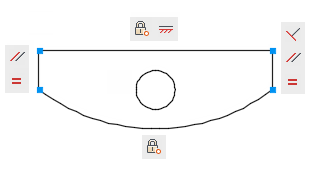

例如，在下图中，为几何图形应用了以下约束。
- 每个端点都约束为与每个相邻对象的端点保持重合 - 这些约束显示为蓝色小方块
- 垂直线约束为保持相互平行且长度相等
- 右侧的垂直线被约束为与水平线保持垂直
- 水平线被约束为保持水平
- 圆和水平线的位置约束为保持固定距离 - 这些“固定”约束显示为锁定图标
注： 锁定的几何图形不与其他未链接几何约束的几何图形相关联。
设计上的几何图形未完全约束。通过夹点，用户仍然可以更改圆弧的半径、圆的直径、水平线的长度以及垂直线的长度。要指定这些距离，需要应用标注约束。
注： 可以向多段线中的线段添加约束，就像这些线段为独立的对象一样。
