将截面对象与三维模型相交处的横截面区域的表示另存为块。
将截面保存为块或图形
可以将创建的截面对象另存为块。从“生成截面/标高”对话框中工作时，可以选择已创建的块的类型。
例如，如果工程需要使用二维立面图形或二维横截面。“二维截面/立面”选项创建准确的块表示，可随时进行标注。

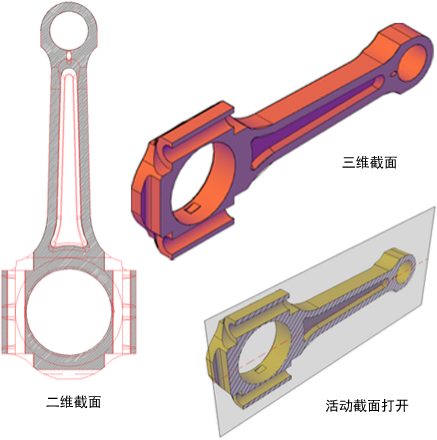

要发布或渲染三维模型的切除部分，请选择“三维截面”选项。三维截面几何体主要由三维实体和曲面组成。但是，轮廓和填充图案由二维直线组成。
二维截面/标高块和三维截面块的显示特性在“截面设置”对话框中进行控制。
创建截面块时，可以选择以下方式对它们进行处理：
- 插入截面块。创建时，可以将二维或三维截面块插入到图形中，或将其保存到一个外部文件中。二维截面块将插入到当前 UCS 的 XY 平面（包括延伸到三维空间的截面块）。
插入的截面块初始时并未命名。可以在插入后设置比例、旋转和基点。可以以后使用 BEDIT 编辑块来对它们进行修改和重命名。
- 将截面块输出为文件。保存并命名新的截面对象，以便可以以后插入它们。
- 在独立图层上保存截面块部件。在默认情况下，截面块部件（例如相交边界、相交填充、背景线、切除几何体和曲线切线）保存在图层 0 上。但可以使用指定的后缀或前缀将保存的截面块的部件分隔在单独的图层上。
指定后缀或前缀有助于您将块部件组织到图层，可以快速对这些图层进行排序和标识。“截面设置”对话框中的“图层”特性列表让您可以自定义图层名称。
- 指定是否将截面块限制为特定对象。包含在截面块中的对象会有不同，具体取决于选定的截面对象状态。还可以选择要在创建截面块时包含的具体对象。
