AutoCAD Mechanical 中的锥度和斜度符号进行了更新，以支持 ISO 3040:2016(E) 标准修订。为了支持 ISO 3040:2016(E)，锥度和斜度符号的所有方面都进行了修订，以符合 ISO 3040:2016(E)。
AutoCAD Mechanical 继续支持 ISO 3040:2009(E) 标准修订，允许打开、编辑和保存在早期版本中创建的文档，而无需更新锥度和斜度符号标准。在支持 ISO 3040:2016(E) 和 ISO 3040:2009(E) 的情况下，您可以使用所需的标准修订来注释新设计和竣工设计。
注： 保存采用较旧文件格式的锥度和斜度符号的新修订时，会保留该符号，同时关联到 ISO 3040:2009(E) 修订。

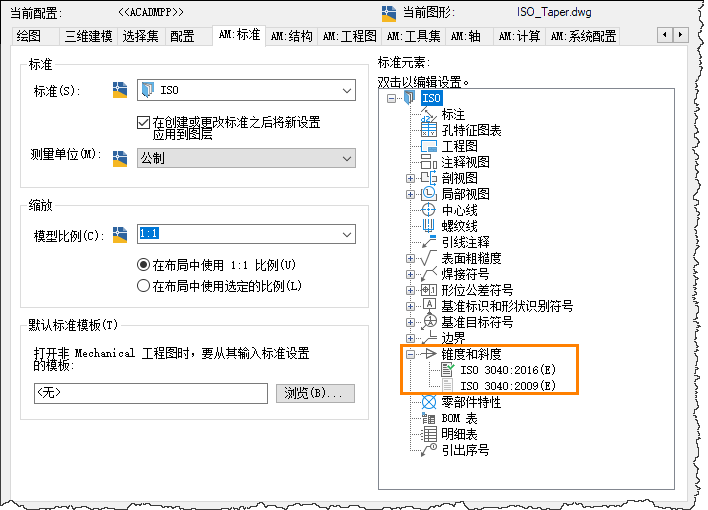

“选项”对话框
在 AutoCAD Mechanical 2024 工具集中，打开旧版图形时，默认标准会更改为旧标准修订。您可以在“选项”对话框中更改标准修订。

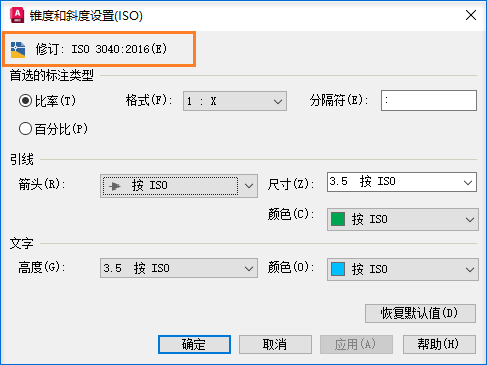

“ISO 的锥度和斜度设置”对话框
新修订将显示在“ISO 的锥度和斜度设置”对话框中。

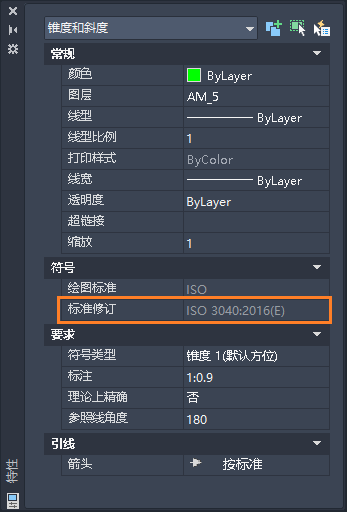

“特性”选项板
在“特性”选项板中查看和修改锥度和斜度符号特性。
