AutoCAD Mechanical 2024 工具集新特性

了解此版本的 AutoCAD Mechanical 2024 工具集中的新增功能。有关技术详细信息，请参见发行说明。

亮点

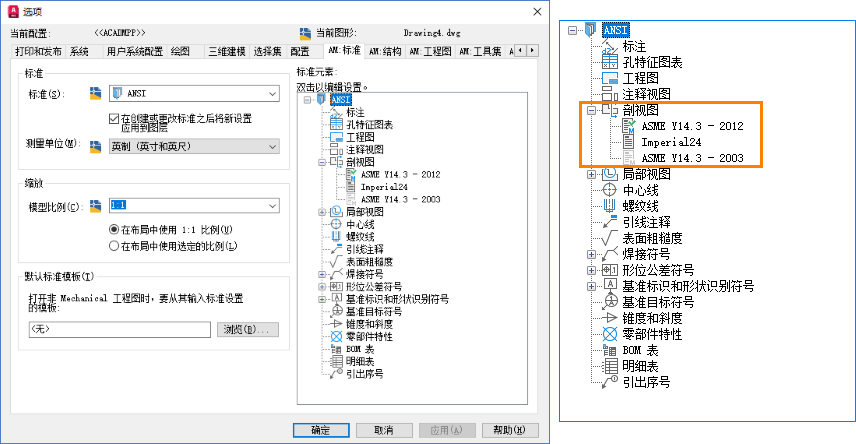

剖切线符号的 ANSI/ASME 标准修订更新

AutoCAD Mechanical 中的剖切线符号现在支持 AWS Y14.3 - 2012 标准修订。

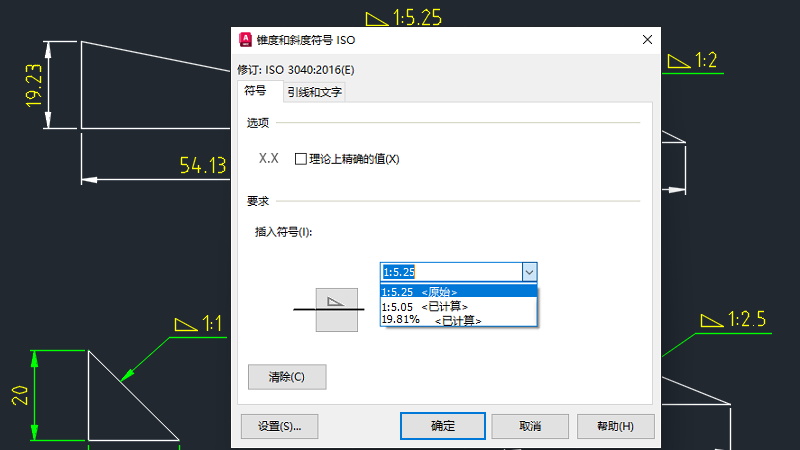

锥度和斜度符号的 ISO 标准修订更新

AutoCAD Mechanical 中的锥度和斜度符号现在支持 ISO 3040:2016(E) 标准修订。

锥度和斜度：动态自动计算行为

当您创建或编辑符号时，动态地自动计算锥度和斜度符号。

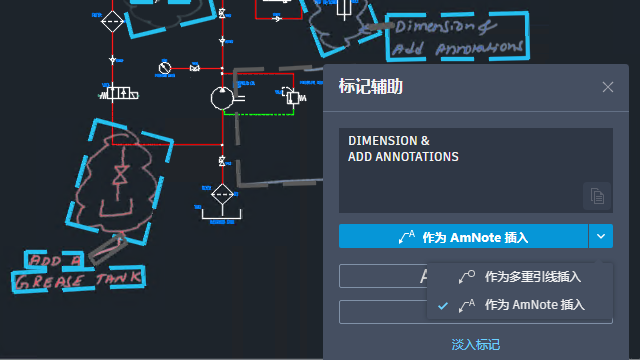

标记辅助中的引线注释

标记辅助现在支持 Mechanical 引线注释 (AMNOTE)。

标记辅助

此版本包括对“标记辅助”所做的改进，从而可更轻松地将标记输入到图形中。

活动见解

“活动见解”功能让您可以了解您或其他人过去针对您的图形所做的操作。

智能块：放置

新的“智能块”功能可以根据您之前在图形中放置该块的位置提供放置建议。

智能块：替换

通过从类似建议块的选项板中进行选择，来替换指定的块参照。

跟踪更新

跟踪环境不断改进，现在于工具栏上包含了新的 COPYFROMTRACE 命令和新的设置控件。

Autodesk Docs 的改进

改进了 Autodesk Docs 中存储的图形在“开始”选项卡上的性能和导航。

“开始”选项卡更新

此版本中的“开始”选项卡继续得到改进，包括用于对最近使用的图形进行排序和搜索的新选项。

“文件”选项卡菜单

使用新的“文件”选项卡菜单来切换图形、创建或打开图形、保存所有图形、关闭所有图形等。

“布局”选项卡菜单

使用新的“布局”选项卡菜单来切换布局、从模板创建布局、发布布局等。

质量改进

形位公差符号：添加其他引线线段时，不再导致崩溃。

打印中的遮罩文件：现在可以多次添加遮罩文件。

AMOFFSET：在 AMOFFSET 中间执行撤消操作时，对象捕捉设置不再受影响。

AMSHIDE：将前景对象移至隐藏的图层时，不再导致 AMSHIDE 中发生崩溃。

AMCSETTINGS：在自定义工具集中使用第二个轮廓几何图形时，AMCSETTINGS 中的“将外轮廓对象用于前景”选项现在支持隐藏的背景对象。

箭头：Mechanical 符号中的箭头现在支持“特性”选项板中的主题。

AMPOWERDIM：Mechanical 符号中的箭头现在支持“特性”选项板中的主题。

AMNOTE：在“特性”选项板中选择多个引线注释对象并导航时，性能得到了改进。

COPYCLIP：从非 Mechanical 图形复制对象时，不再显示“复制到剪贴板失败”错误。

AMTITLE：插入带有自定义边框或标题栏的 AMTITLE 时，不再显示“未找到 Font.shx”错误。

标准工具集

ANSI MC/C 槽钢现在具有正确的法兰斜度。
JIS B 1602 和 JIS B 1603（新）现在支持 45° 的压力角。

其他增强功能

PDFSHX 系统变量：将 PDFSHX 设置为 2，以在将图形输出为 PDF 时存储使用 SHX 字体作为隐藏文字的文字对象。这使文字可以在 PDF 中进行搜索和选择。

图纸集管理器改进 (Web)：下面列出了自上一版本以来对适用于 Web 的图纸集管理器所做的改进。

自动图纸集锁定管理
选择多张图纸进行发布
可以发布为多图纸 PDF 或一张图纸一个 PDF
控制 PDF 名称和位置
用于在发布和电子传递期间覆盖现有文件的选项
控制电子传递文件名和位置
控制新图纸的位置
“打开图纸集”按钮已添加到选项板

三维图形：下面列出了对“着色(快速)”和“带边着色”快速)”视觉样式所做的改进。

支持 Map 3D 和 Civil 3D
大坐标系支持
选择（栏选、套索、多边形）
图纸空间支持
点云支持
线宽
暗显外部参照和锁定的图层
稳定性、视觉逼真度和性能的全面改进

二维图形：下面列出了对二维图形系统所做的改进。

提高了具有光栅图像或区域覆盖的图形的平移性能
提高了跟踪背景、标记输入和标记辅助以及 ViewCube 的显示性能
布局切换性能提高

注：启用硬件加速，以在 AutoCAD 中提高性能和响应速度。
